분리 효율

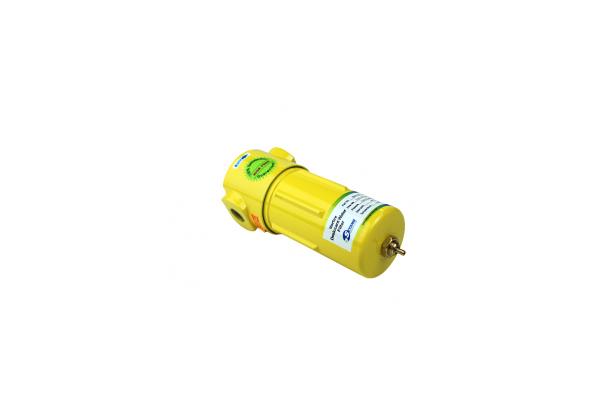

Vortex Dessicant Water Filter 제품은 내부에 흡착제인 모레큐레시브(Molecular Sieve)가 들어 있습니다.
에어 라인에 공급되는 압축 공기의 상대 습도(RH(%) : Relative Humidity)와 관계없이 비교적 높은 흡착 특성을 유지하며 수분 흡착제의 종류에 따라 흡착률이 극격히 감소하는 실리카겔과 알루미나겔과는 달리 흡착률이 서서히 감소하기 때문에 압축공기가 공급되는 입구 온도가 높아지거나 상대 습도가 낮은 경우에 주로 사용합니다.
볼텍스 흡착식 수분 필터는 자동화 장비 전단 및 압축공기가 공급되는 에어라인의 끝단에 설치해야하며, 제품 사용 시 압축공기 내부에 분포하는 수분으로부터 자동화 장비 및 전용 장비를 보호해줍니다. 볼텍스 흡착식 수분 필터 제품은 공기 중에 수분 함량이 적어도 흡착력이 좋으며 제습에도 효과를 발휘합니다.
배관 설치
SMVDF-8A, SMVDF-10A, SMVDF-15A 데시칸트 워터 필터는 1㎛(미크론)까지 불순물이 제거된 라인에 설치, 수분을 제거하기 위한 용도의 필터입니다. 따라서 수분을 완전히 제거하여 청결한 압축 공기를 공급해야 하는 에어라인에 설치합니다.
자동화 장비, 공급 에어 전용 장비, 측정 장비 등에 사용하면 효과를 확인할 수 있습니다.
- 압축공기 최종 사용 지접에 최대한 가깝게 압축 공기 Vortex air water filter / Vortex Aero Lesser Filter / Voltex Desiccant water filter 시스템을 설치하십시오.
- 압축공기 시스템이 유동하지 않게 고정하여 벽에 부착해 주십시오.
- 시스템 장치를 유지보수 할 수 있도록 시스템 전단에 차단 밸브(Gate valve)를 설치해 주십시오.
- 시스템 장치 상단에 표시된 방향으로 압축공기 흐름이 통과할 수 있도록 설치해 주십시오.
- 압축 공기의 흐름을 제한하는 휘팅(Fiting) 또는 커플링(Coupling) 등을 많이 사용하지 마십시오.
- 시스템의 최대 작동 압력 및 작동 온도는 217PSIG (1.5MPa, 15bar), 65℃ 입니다.
사용 방법
- 압축 공기의 호스 (Hose(s))를 배출 밸브에 연결
- 압축 공기가 공급되는 상단에 주 차단 밸브 Open
- Regulator의 압력을 적정 범위에 맞춤
- 압축 공기를 사용하기 위한 주의 사항 충분히 숙지
유지 보수
- 압축공기의 드레인 상태를 유지하기 위해 1일 1회 시스템을 점검하십시오.
- 시스템 유지보수를 실시하기 전, 압축공기 전단의 차단 밸브(Gate Valve)를 닫고 잔류 압축 공기를 제거한 후 유지보수를 시행해 주십시오.
제품의 특징
- 경제적 효율성
- 서비스 및 유지보수 감소
- 낮은 차압 발생
- 반영구적인 수명과 흡착Gel 교체 후에도 초기 성능 유지
- 응축수 자동 배출
- 소형, 경량 및 전원 불필요
- 5년 보증 (흡착Gel제외)
적용 분야
자동화 장비, 자동차, 항공, 전자 반도체, 고속 가공기, 의료 분야, 식품, 사출, 도장, 정밀 측정기, 화학 등 각종 에어를 공급원으로 사용하는 기계 장비 등
주의 사항
설치 시 주의 사항
- Vortex Aero Less Filters는 공급되는 에어 유량과 압력이 낮으면 분리가 원활하지 않기 때문에 공급되는 압력의 정격 압력과 정격 유량을 유지해야 합니다.
- 기기전단에 가깝게 배관을 설치해야 합니다.
- 진동이 발생하는 장소에는 설치를 피해 주십시오.
안전 관련 경고 사항
다음의 안전 가이드 라인을 준수하지 않을 경우 장비 고장, 심각한 부상 또는 사망 사고가 발생할 수 있습니다.
메뉴얼에 포함된 모든 경고, 주의 사항, 금지 사항 및 주석은 설치, 운전 및 유지보수 작업을 수행하기 전에 읽고 주의사항 금지 사항 및 주석에 명시된 사항을 반드시 준수해야 합니다. 압축공기는 위험합니다.
흡착기 및 Vortex Air Water Filters 설치 이전에 압축공기 시스템 부품설치 또는 유지보수 작업을 수행하기 전 시스템 내 공기를 배출했는지 아니면 부품 내 압력을 대기압 수준으로 떨어뜨렸는지 확인하도록 하며 모든 안전관련규정을 준수하고 적절한 보호 장비를 착용하도록 합니다.
제품 수령 후 설치 이전에 육안검사를 실시하고 부품 등의 파손이 발견되었을
경우 제품을 설치 또는 직접 보수를 하지 말고 본사 및 딜러에게 연락하도록 합니다.
제품 설치 후 작동을 위해 압력의 한계 또는 온도 한계 범위의 이하/이상에서 운전하는 작업을 금해야 합니다. (사양 참조) 제품의 본체를 제거 또는 조일 때 원심 분리 부품이 손상되지 않도록 주의합니다.
제품 점검 시 반드시 유입되는 압축공기를 잠근 후 시행해야 합니다.
유·수분을 제거하기 위해 작동되는 기기의 전단에 설치해야 합니다.
가급적 안전한 장소에 설치해야 합니다.
