압출공기 흐름의 말단에 수분 발생 시 이를 제거하기 위해 Vortex Air Water Filter의 사용은 매우 효과적입니다.

공급되는 에어 유량을 그대로 사용하기 때문에 에어 소비량에 대한 문제가 발생하지 않으며 에어라인 기기의 원활한 작동과 사용 연장에 도움을 줍니다





제품의 개요

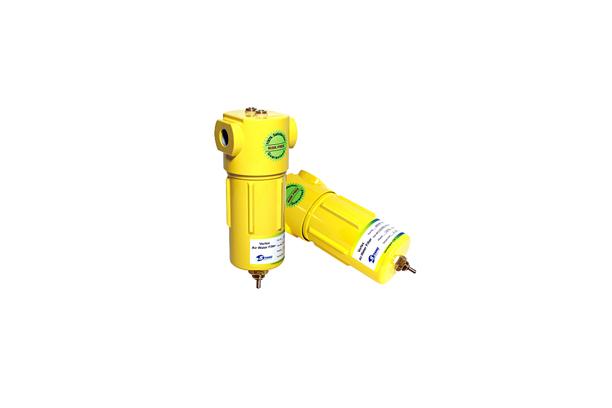

Vortex Air Water Filters 제품은 내부에 소결수지가 삽입되어 있어 소음과 유·수분을 더욱 효과적으로 제거해 주며 분진 제거를 위한 Element는 없습니다.

콤프레샤 압축기를 통해 공급되는 공기는 각 공정에 필요한 일정한 공기압력과 유량을 제공해주고 있습니다. 하지만 냉동식 에어드라이어 시스템을 사용하는 압축공기 라인에도 배관 내의 결로 현상으로 인해 기기 전단에 수분이 발생하게 됩니다.

압축공기 내의 불순물과 수분은 파이프를 부식시킬 수 있으며 이러한 현상으로 인해 자동화 기기 장비의 수명이 단축될 수 있습니다.

압축공기의 기기 사용 전에 설치하여 수분을 제거하는 것은 압축공기 정화에 대한 모든 중요한 작업입니다.

따라서 압축공기 흐름의 말단에 수분 발생 시 이를 제거하기 위한 Vortex Air Water Filters 사용은 매우 효과적일 할 수 있습니다.

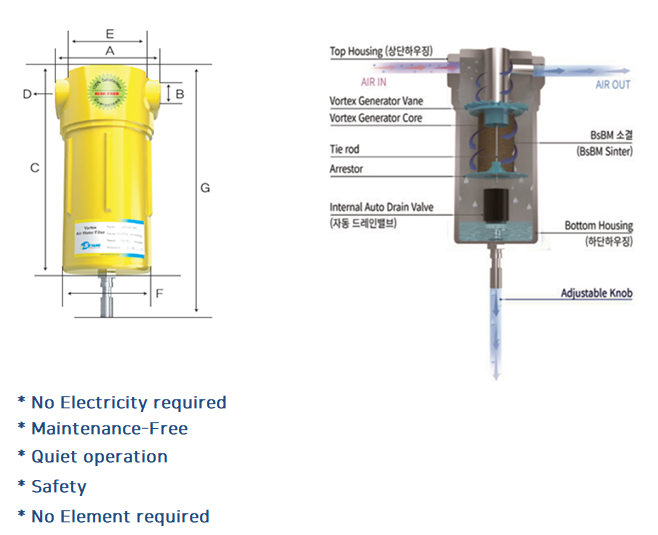

압축공기를 이용한 원심 분리, 중력 관성, 충돌 메커니즘의 원리 등을 이용하여 효율적으로 압축공기 라인의 수분을 완벽하게 제거하게 됩니다.

Vortex Air Water Filters 제품은 공급되는 에어 유량의 그대로 사용하기 때문에 에어 소비량에 대한 문제가 전혀 발생하지 않으며 에어라인 기기의 원활한 작동과 사용 연장에 도움을 줍니다.

제품의 재질은 주조에 의한 알루미늄 합금으로 제조되어 표면 부식의 우려가 없으며 부품을 교체할 필요가 없습니다.





특장점

• 경제적 효율성 (유지 보수 발생률 낮음)
• 낮은 차압 발생
• Vortex 원심 분리의 원리 이용
• 반영구적 수명과 초기 성능 유지
• 응축수 자동 배출
• 분진 제거 Element 없음
• 소형, 경량, 전원 불필요
• 5년 보증 (Auto Drain Valve (자동 드레인벨브) 제외)





기술적 성능

• 최대 사용 압력 : 16 bar g (232 psig)
• 수분 분리 효율 : ≥99%
• 최대 작동 온도 :  80℃ (176℉)
• 최소 작동 온도 : 1.5℃ (35℉)





적용 분야

자동화 장비, 자동차, 항공, 전자 반도체, 고속 가공기, 의료 분야, 식품, 사출, 도장,  정밀 측정기, 화학 등

각종 Air를 공급원으로 사용하는 기계 장비 등







효율





주의 사항

설치 시 주의 사항

Vortex Air Water Fliter는 공급되는 에어 유량과 압력이 낮으면 분리가 원활하지 않기 때문에 공급되는 압력의 정격 압력과 정격 유량을 유지해야 하고 기기의 전단에 가깝게 배관을 설치해야 합니다. 진동이 발생하는 장소에 설치를 피해주십시오.



안전 관련 경고 사항

다음의 안전가이드 라인을 준수하지 않을 경우 장비 고장, 심각한 부상 또는 사망 사고가 발생할 수 있습니다.

메뉴얼에 포함된 모든 경고, 주의 사항, 금지 사항 및 주석은 설치, 운전 및 유지보수 작업을 수행하기 전에 읽고 주의사항 금지 사항 및 주석에 명시된 사항을 반드시 준수해야 합니다. 압축공기는 위험합니다.

흡착기 및 Vortex Air Water Filters 설치 이전에 압축공기 시스템 부품설치 또는 유지보수 작업을 수행하기 전 시스템 내 공기를 배출했는지 아니면 부품 내 압력을 대기압 수준으로 떨어뜨렸는지 확인하도록 하며 모든 안전관련규정을 준수하고 적절한 보호 장비를 착용하도록 합니다.

제품 수령 후 설치 이전에 육안검사를 실시하고 부품 등의 파손이 발견되었을

경우 제품을 설치 또는 직접 보수를 하지 말고 본사 및 딜러에게 연락하도록 합니다.

제품 설치 후 작동을 위해 압력의 한계 또는 온도 한계 범위의 이하/이상에서 운전하는 작업을 금해야 합니다. (사양 참조) 제품의 본체를 제거 또는 조일 때 원심 분리 부품이 손상되지 않도록 주의합니다.

제품 점검 시 반드시 유입되는 압축공기를 잠근 후 시행해야 합니다.

유·수분을 제거하기 위해 작동되는 기기의 전단에 설치해야 합니다.

가급적 안전한 장소에 설치해야 합니다.
