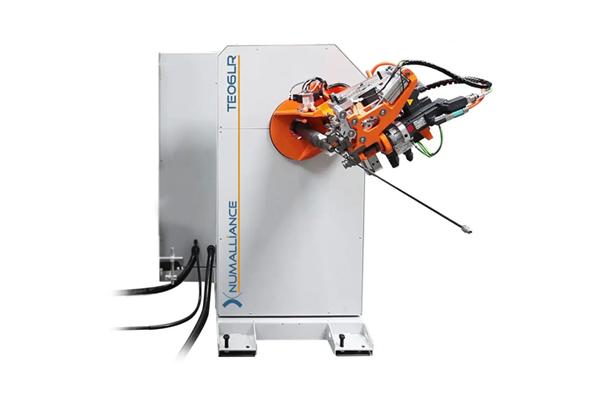

CNC 튜브 벤딩 기계 TE 스몰
모델명
시리즈
튜브 벤딩 기계
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
제품군 : 튜브 벤딩 기계(Tube Bending Machines)
튜브 벤딩 기계 TE 스몰(TE Small) 기술 소개
주요 특징
|
작업자 / 기계 간 인터페이스
|
| TE06LR | TE16LR | TE16S | TE18LR | TE20/TE20LR | |
|---|---|---|---|---|---|
| 최대 튜브 ø | .25x.03" at 58 Ksi / 6,35x0,75 mm at 400N/mm² .315x.03" at 36 Ksi / 8x0,75 mm at 250 N/mm² |
.625x.08" at 58 Ksi / 16x2 mm at 400N/mm² .80x.08" at 36 Ksi / 20x2 mm at 250N/mm² |
.625x.08" at 58 Ksi / 16x2 mm at 400N/mm² .80x.08" at 36 Ksi / 20x2 mm at 250N/mm² |
71x.08” at 58 Ksi/ 18x2mm at 400N/mm² 80x.08” at 36 Ksi/20x2mm at 250N/mm² | .80x.08" at 58 Ksi / 20x2 mm at 400N/mm² .625x.08" at 85 Ksi / 16x2 mm at 600 N/mm² 600N/mm² |
| 튜브 길이 | 47 to 78" / 1200 to 2000 mm | 47 to 118" / 1200 to 3000 mm | 32" / 800 mm | 32" / 1200 to 3000mm | 79 to 157" / 2000 to 3000 mm |
| 최대 벤딩 반경 | 1" / 25 mm | 2" ( or 2.4" if 1 tool ) / 50 mm (or 62 if 1 tool) | 2,4" / 62 mm | 2” (or 2.4” if 1 stack) 50mm (or 62mm if 1 stack) | 2" / 50 mm |
| 벤딩 도구 | 3 Left and right |
4 Left and right |
1 jusqu'à 3 Left and right |
4 stacks Left and right | 4 Left and/or right |
튜브 벤딩 기계 TE 스몰로 제작된 부품의 예
