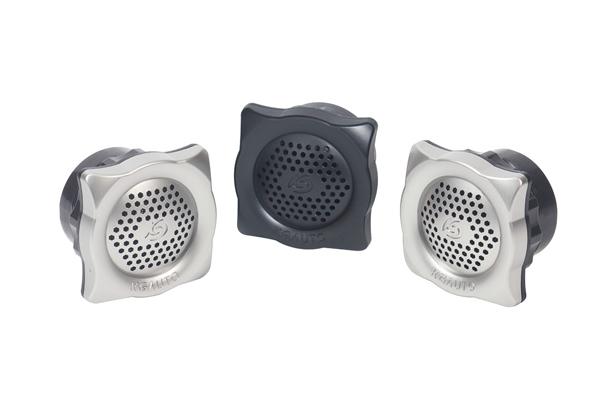

특징

1. 각종 자동화 장비 및 배전반 패널에 장착 사용
2. 1개의 멜로디와 3개의 경보음으로 구성
3. 제품고정 스크류가 아닌 너트 채결 방식으로 설계
4. 인증

성능

형명 구성

※ 너트 타입은 기본 사양으로 출고되며 볼트 고정 방식을 원하는 발주시 모델명 뒤에 "F" 혹은 "볼트 고정"으로 표기 하시기 바랍니다. (M4 육각 볼트 내장)

외형 및 도면

KG-MB66DS / KG MB66VS

배선도

멜로디 전환 단자

1. 엘리제를 위하여
2. 화재(경보음)
3.앰블런스(경보음)
4.폴리스(경보음)

전원 입력 단자

사용 방법

주의 사항

1. 멜로디 전환 시그널 단자에는 절대 전원을 인가 하지 마십시오. 제품 손상의 원인이 됩니다.
2. 후면 전원 입력 단자의 SCREW 사양은 M3이며, 압착단자 (O단자, Y단자)는 ∅6 이하의 규격을 사용하시리 바랍니다.
3. 음량 조절시 소형 드라이버를 이용하여 무리한 힘을 가하지 않고 가볍게 돌려 사용 하시기 바랍니다.
4. 전원 입력 단자의 스크류 조임 토크는  0.5Nm 입니다.
