지금 보고 계신 제품의 제조사에요
현대산업기계(주)
제조사
현대산업기계(주)[바로가기]
제품 타입
기계
브랜드
-
SKU
138999
제품명

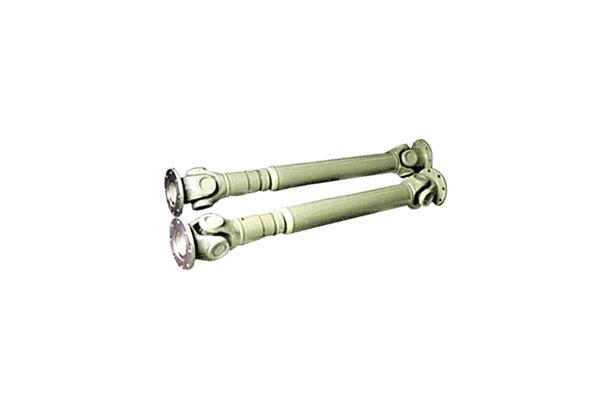

HDB-Type Universal Joint
모델명
HDB 58, HDB 65, HDB 75, HDB 90, HDB 100, HDB 120, HDB 150, HDB 160, HDB 180, HDB 200, HDB 225
사이즈
-
중량
-
제품 상세 정보
도면
사양
| SIZE | Ty | Tw | β | A | P.C.D(B) | CM7 | F | G | K | M | SP | S | Z | d1(C12) | Lz | La |
| HYUNDAI | kgf · m | ° | mm | mm | mm | mm | mm | mm | mm | mm | mm | EA | mm | mm | mm | |
| HDB 58 | 15 | 25 | 30° | 58 | 47.0 | 30 | 1.5 | 3.5 | 58 | 32.0 | 21 | 34.0 | 4 | 5 | 250 | 40 |
| HDB 65 | 20 | 30 | 65 | 52.0 | 35 | 1.7 | 4.5 | 65 | 35.5 | 21 | 34.0 | 4 | 6 | 250 | 40 | |
| HDB 75 | 40 | 60 | 25° | 75 | 62.0 | 42 | 2.0 | 5.5 | 75 | 55.0 | 32 | 48.6 | 4 | 6 | 310 | 70 |
| HDB 90 | 60 | 100 | 90 | 74.5 | 47 | 2.5 | 6 | 90 | 55.0 | 32 | 60.5 | 4 | 8 | 375 | 70 | |
| HDB 100 | 125 | 180 | 25° | 100 | 84.0 | 57 | 2.5 | 7 | 100 | 60.0 | 40 | 60.5 | 6 | 8 | 410 | 100 |
| HDB 120 | 250 | 350 | 120 | 101.5 | 75 | 2.5 | 8 | 125 | 75.0 | 46 | 76.3 | 8 | 10 | 520 | 110 | |
| HDB 150 | 350 | 490 | 150 | 130.0 | 90 | 3.0 | 10 | 125 | 75.0 | 56 | 89.1 | 8 | 12 | 520 | 110 | |
| HDB 160 | 450 | 630 | 160 | 140.0 | 100 | 3.0 | 10 | 150 | 90.0 | 56 | 89.1 | 8 | 12 | 600 | 110 | |
| HDB 180 | 700 | 980 | 180 | 155.5 | 110 | 3.0 | 12 | 158 | 100.0 | 70 | 101.6 | 8 | 14 | 660 | 110 | |
| HDB 200 | 1000 | 1400 | 200 | 175.0 | 125 | 5.0 | 14 | 172 | 100.0 | 80 | 114.3 | 8 | 14 | 730 | 110 | |
| HDB 225 | 1000 | 1400 | 225 | 196.0 | 140 | 5.0 | 15 | 172 | 100.0 | 80 | 114.3 | 8 | 16 | 730 | 110 | |
