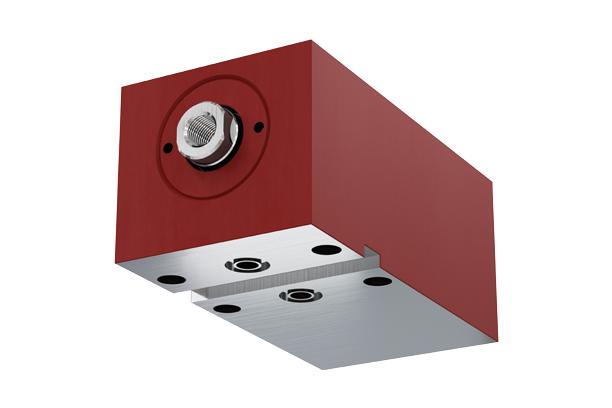

Block Cylinders GVCN Series

모델명

시리즈

Cylinders

구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.

제품 상세 설명



Ø Bore (mm) Ø Rod (mm) A (mm) C (mm) Ø D (mm) E (mm) F (mm) H (mm) J (mm) O-Rings PC (mm) Ø T (mm) X min. (mm) Y (mm)
25 16 60 10 9 45 30 50 26 R7 5 5.5 40 7
32 18 75 12 11 57 36 66 38 R9 5 6.5 50 8
40 22 90 12 11 72 42 76 45 R12 5 10 54 10
50 28 100 15 13 80 48 86 50 R12 6 10 61 10
63 36 120 20 17 94 52 106 60 R13 6 12 66 12
80 45 150 20 21 118 56 130 70 R14 8 14 77 14
100 56 170 24 21 136 60 155 85 R14 8 14 87 14
125 70 200 28 23 163 64 182 100 R14 8 14 100 15

자료 다운로드

Catalog-Hps Asia Limited-Block Cylinders GVCN Series-M20
