제품특징
필터 커버 분리 조립 및 필터 교체 용이한 구조, 분진배출이 용이한 구조
필터분류
카트리지 필터
사용처
건조분진, 레이저가공기, 프라즈마 가공기, 주철/주강 가우징 작업
사양
제품사양

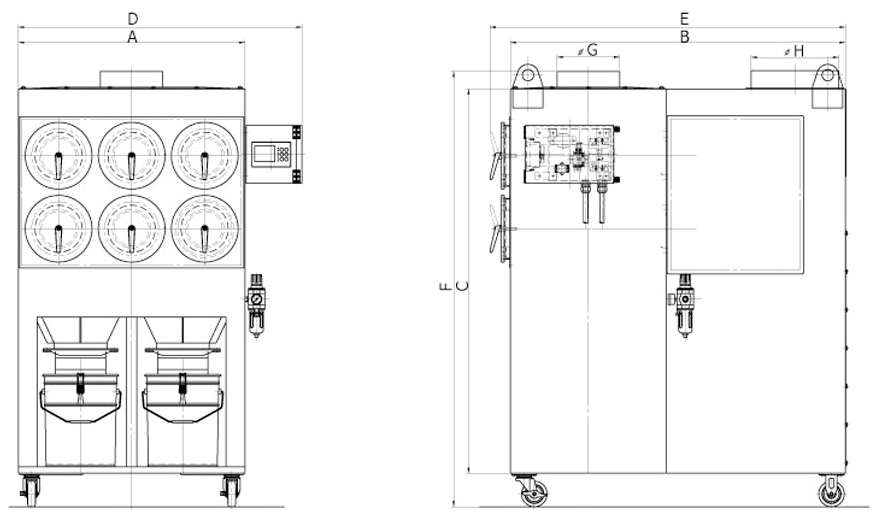

| TYPE | 풍량(CMM) | 정압(mmAq) | 출력(Kw) | 사이즈 | 중량(kg) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A가로길이 | B세로길이 | C높이 | D전체가로 | E전체세로 | F전체높이 | G흡입구(Ø) | H배출구(Ø) | |||||
| HD-200 | 30 | 230 | 1.5 | 650 | 1175 | 1185 | 1249 | 885 | 227 | 200 | 250 | 310 |
| HD-300 | 40 | 230 | 2.2 | 790 | 1213 | 1525 | 1294 | 1025 | 227 | 250 | 300 | 350 |
| HD-500 | 65 | 230 | 3.7 | 790 | 1280 | 1525 | 1361 | 1025 | 227 | 250 | 300 | 380 |
| HD-500FC | 65 | 230 | 3.7 | 900 | 1280 | 1525 | 1161 | 1137 | 228 | 250 | 300 | 600 |
| HD-750 | 80 | 250 | 5.5 | 900 | 1330 | 1525 | 1411 | 1135 | 228 | 300 | 350 | 680 |
| HD-1000 | 100 | 250 | 3.7 X 2SET | 900 | 1458 | 1815 | 1539 | 1135 | 228 | 350 | 400 | 1080 |
전원 및 필터 사양
| TYPE | 전원 | 필터 | ||
|---|---|---|---|---|
| 60Hz(프리미엄),50Hz | 크기 | 수량 | 종류 | |
| HD-200 | 220V/380V 3P AC60HZ, 440V(OPTION),50HZ(OPTION) |
Ø230 X 125산 X 40DP X 610L | 2 | 멤브레인 필터 |
| HD-300 | 3 | |||
| HD-500 | 4 | |||
| HD-500FC | 6 | |||
| HD-750 | 6 | |||
| HD-1000 | 8 | |||
※ 본 사양은 성능 개선을 위해 예고없이 변경될 수 있습니다.
필터
HD SERIES 필터
|

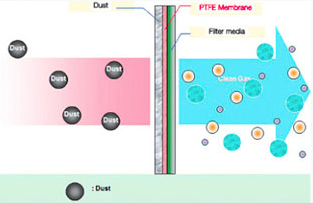

PTFE MEMBRANE 필터 채용 • 압력손실이 낮고 일정하게 유지되며, 탈진이 용이하기 때문에 적은 충격이나 낮은 압력으로 운전이 가능하여 여과포 수명이 증가됩니다. • 필터 자체가 갖는 분진 탈진성과 뛰어난 표면 여과 기능으로 필터 백 표면의 분진을 쉽게 털어낼 수 있습니다. • 운전 초기부터 거의 완벽하게 분진을 포집함으로서 위해 물질의 배출은 막으며 부가 분진의 회수율이 높습니다.
|
|
|||||||||||||
|
집진 효율 비교(AT 0.3 µm)
|
||||||||||||||
특징
|
깔끔한 분진 처리 • 가동중 분진 회수 기능 • 분진 유출 방지 기능 |
|
DOWN FLOW 방식 • 흡입 분진 자유낙하 방식으로 필터 수명 연장 |
|
간단 교환형 필터 교체 시스템 • 필터 커버 및 필터가 분리되는 구조로 누구나 쉽게 필터 교체가 가능합니다. • 기존 방식에 비해 필터 교체 시간이 단축되었습니다. |
TURBO BLOWER 정보
가장 효율적인 성능관리 시스템을 위한 터보팬 자체 생산
|
고풍량 |
고풍압 |
저진동 |
저소음 |
콘트롤러
사용자의 편의를 가장 먼저 생각하는 디지털 컨트롤러
• 컬러 LCD와 소프트 터치 스위치 적용
• 인터페이스 : 외부접점(PC,PLC 등)에 연계 동작이 가능하도록 표준모드 방식 채용
• 에러 리포트 : 이상 발생시 에러 경보 및 알람 이력 표시
• 디지털 차압, 디지털 전류, 운전 적산, 에러 상태 표시등 기능
• 인버터 전용 컨트롤러 : 수동/자동 인버터 제어
