동일고무벨트(주)
1/1

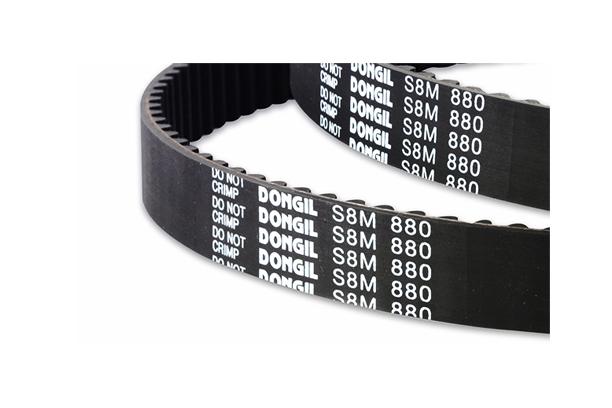

타이밍 벨트
모델명
시리즈
전동벨트 (산업용 벨트)
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
특징
- 체인 사용시 발생되는 고속에서의 전동 저하, 윤활유 주입, 기어 사용 시 구동부와 피구동부 간의 거리문제를 해결할 수 있습니다.
- 유리섬유(Glass Fiber)를 항장체로 사용하여 벨트의 신율(늘어남)이 없습니다.
- 내열성, 내유성 및 내마모성이 우수합니다.
- 주행속도와 온도변화가 심한 조건에서 높은 전동효율을 보장하는 벨트입니다.
- 고속회전에도 안정된 성능을 발휘합니다.
| 명칭 | 기능 | 재질 |
|---|---|---|
| ① 배면고무 | 항장체 보호 | CR, HNBR |
| ② 항장체 | 동력전달의 핵심이 되는 재료 | 유리섬유(Glass Fiber) |
| ③ 치(齒)고무 | 항장체 보호 및 벨트 형상 유지 | CR, HNBR |
| ④ 하포(下布) | 벨트 및 치(齒)형상 유지 | 나일론(Nylon) |
CR : Chloroprene Rubber / HNBR : Hydrogenated Nitrile Butadiene Rubber
단면치수
| 피치(㎜) | 리브높이(㎜) | 높이(㎜) | |
|---|---|---|---|
| MXL형 | 2.032 | 0.51 | 1.14 |
| XL형 | 5.08 | 1.25 | 2.30 |
| L형 | 9.525 | 1.90 | 3.60 |
| H형 | 12.70 | 2.29 | 4.30 |
| S5M형 | 5.00 | 1.91 | 3.61 |
| S8M형 | 8.00 | 3.89 | 5.20 |
| S14M형 | 14.00 | 5.30 | 10.20 |
자료 다운로드
