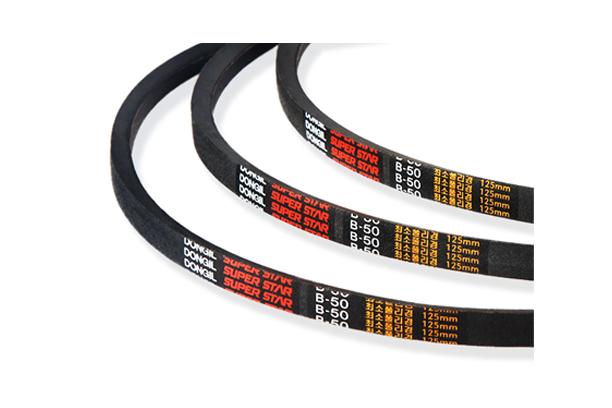

랩트 벨트 - 세폭 브이벨트
모델명
시리즈
전동벨트 (산업용 벨트)
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
특징
일반브이벨트에 비해 상폭이 좁고 높이가 높은 특수한 단면 형상을 가지고 있습니다.
원재료, 제조공법에 의해 벨트 주행 시 항장체에 균일한 응력을 주어 전동효율을 증대시킨 벨트입니다.
| 명칭 | 기능 | 재질 |
|---|---|---|
| ① 커버포(布) | 내부항장체 보호 | 면, 합성섬유 |
| ② 항장체 | 동력전달의 핵심이 되는 재료 | 폴리에스터, 아라미드 |
| ③ 상심(上芯)고무 | 벨트 형상 유지 (상부) | NR, CR |
| ④ 접착고무 | 항장체의 접착력 지지 및 보호 | NR, CR |
| ⑤ 심(芯)고무 | 벨트 형상 유지 (하부) | NR, CR |
NR : Natural Rubber / CR : Chloroprene Rubber
단면치수
| 폭(㎜) | 높이(㎜) | 각도 | |
|---|---|---|---|
| 3V형 | 9.5 | 8.0 | 40˚ |
| 5V형 | 16.0 | 13.5 | 40˚ |
| 8V형 | 25.4 | 22.2 | 40˚ |
| SPZ형 | 9.7 | 8.0 | 40˚ |
| SPA형 | 12.7 | 10.0 | 40˚ |
| SPB형 | 16.3 | 13.0 | 40˚ |
| SPC형 | 22.0 | 18.0 | 40˚ |
