동일고무벨트(주)
1/1

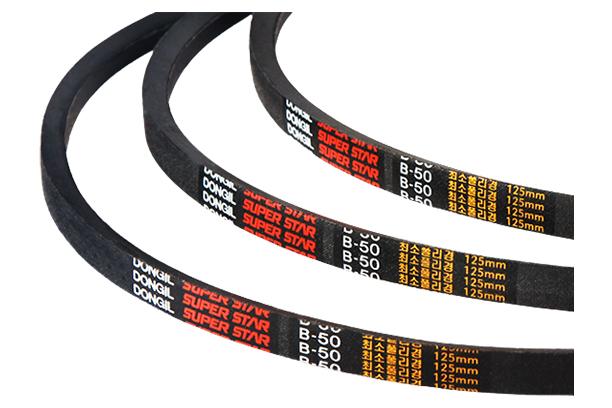

랩트 벨트 - 일반 브이벨트
모델명
시리즈
전동벨트 (산업용 벨트)
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
특징
- 커버포가 내부를 보호하며 내구력이 좋습니다.
- 특수코드의 사용으로 신율이 작고 수명이 깁니다.
- 내열성, 내유성 및 내마모성이 우수합니다.
- 정전기 발생을 방지하여 사용이 안전합니다.
- 주행 중 슬립(Slip)이 적어 동력전달 효과가 큽니다.
| 명칭 | 기능 | 재질 |
|---|---|---|
| ① 커버포(布) | 내부항장체 보호 | 면, 합성섬유 |
| ② 항장체 | 동력전달의 핵심이 되는 재료 | 폴리에스터, 아라미드 |
| ③ 상심(上芯)고무 | 벨트 형상 유지 (상부) | NR, CR |
| ④ 접착고무 | 항장체의 접착력 지지 및 보호 | NR, CR |
| ⑤ 심(芯)고무 | 벨트 형상 유지 (하부) | NR, CR |
NR : Natural Rubber / CR : Chloroprene Rubber
단면치수
| 폭(㎜) | 높이(㎜) | 각도 | |
|---|---|---|---|
| M형 | 10.0 | 5.5 | 40˚ |
| A형 | 12.5 | 9.0 | 40˚ |
| B형 | 16.5 | 11.0 | 40˚ |
| C형 | 22.0 | 14.0 | 40˚ |
| D형 | 31.5 | 19.0 | 40˚ |
| E형 | 38.0 | 24.0 | 40˚ |
