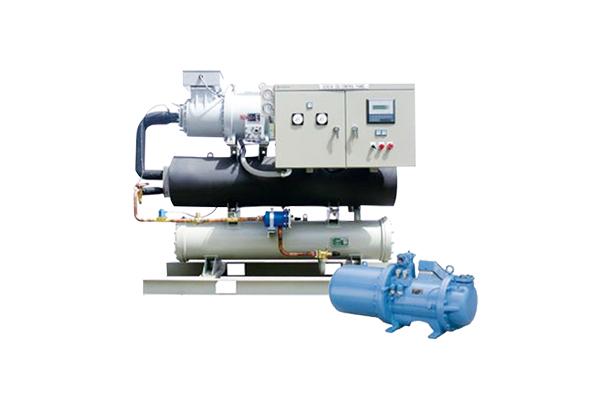

스크류칠러 수냉식 / 후생
모델명
시리즈
냉각기
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
CHS SERIES
CHS Series 50HP ~ 320HP 후생
특장점
- 공조용 수냉식 일체형 칠러 유니트
- 반밀폐 스크류 FU SHENG 압축기 적용
표준사양
| 구분 | DHS-30F | DHS-40F | DHS-50F | DHS-60F | DHS-80F | DHS-100F | |
|---|---|---|---|---|---|---|---|
| 호칭 출력 | 30HP(22Kw) | 40HP(30Kw) | 50HP(37Kw) | 60HP(44Kw) | 80HP(60Kw) | 100HP(75Kw) | |
| 법정냉동톤 | 14.35 | 19.41 | 24.7 | 31.05 | 41.1 | 51.04 | |
| 전원 | 주전원 | 3PH 380V 60Hz | |||||
| 제어전원 | 1PH 220V 60Hz | ||||||
| 사용냉매 | R-22 (R-134a, R407℃) | ||||||
| 냉동능력 (Kcal/h) ET(℃) | 5℃ | 92,764 | 135,192 | 166,840 | 188,512 | 265,998 | 337,636 |
| 0℃ | 78,518 | 113,692 | 140,352 | 160,304 | 223,686 | 283,972 | |
| -5℃ | 65,790 | 94,342 | 116,358 | 133,988 | 185,502 | 235,468 | |
| -10℃ | 54,352 | 76,970 | 94,858 | 109,736 | 151,188 | 191,952 | |
| 압축기 | 형명 | SR-1UH | BSR213-HB | BSR216-HB | SR-3H | BSR314-HB | BSR321-HB |
| 토출량 | 122 | 168 | 206 | 264 | 322 | 402 | |
| 최대운전출력 | 167/533 | 167/533 | 182/582 | 297/900 | 297/900 | 345/1094 | |
| 최대운전전류 | 82 | 93 | 111 | 148 | 171 | 213 | |
| 기동방식 | Y-△ 방식 | ||||||
| 오일종류 | SUNISO 4GS | ||||||
| 오일량 | 9L | 11L | 11L | 11L | 13L | 17L | |
| 오일주입방식 | 차압식 급유 | ||||||
| 용량제어범위 | 100-25 or 100/75/50/25 | ||||||
| 응축기 | 형식 | Shell & Tube Type | |||||
| 냉수온도 | 입구(In) : 32℃, 출구(Out) : 37℃ | ||||||
| 냉각수량 | 244 | 323 | 392 | 497 | 619 | 862 | |
| 보호장치 | 역상/상불균형보호장치, 모터 및 토출가스 과열방지장치, 오일플로우스위치, 오일레벨스위치, EOCR, 기용전(option) | ||||||
| 기타구성 | 수액기, 코아드라이어, 액면계, 중간밸브, 압력게이지, 전자밸브, 액분리기 | ||||||
| 접속관경 | 가스입구('/mm) | 2-5/8*(66.68) | 2-5/8*(66.68) | 2-5/8*(66.68) | 2-5/8*(66.68) | 3-1/8*(79.68) | 4-1*/8(104.78) |
| 액출구('/mm) | 7/8(22.22) | 1-1/8*(28.58) | 1-1/8*(28.58) | 1-3/8*(34.92) | 1-3/8*(34.92) | 1-5/8*(41.28) | |
| 증발기 | 형식 | Shell & Tube Type | |||||
| 냉매제어 | 온도식 팽창밸브 | ||||||
| 냉수온도 | 입구(In) : 12℃, 출구(Out) : 7℃ | ||||||
| 냉수량 | 186 | 244 | 298 | 377 | 472 | 657 | |
| 냉수관경 | 80 | 80 | 100 | 100 | 125 | 125 | |
※ 모든 제품의 외관 및 사양 등은 제품개선을 위해 예고없이 변경 될 수 있습니다. (옵션 : ±0.1℃ 온도제어, -80℃ 초저온 냉각기,주문제작)
