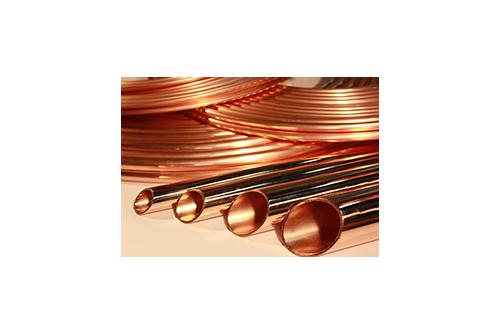

Copper Nickel(Cu-Ni) Pipe (EEMUA/DIN)
모델명
시리즈
파이프 사업부
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
Pipes – European Standard
MATERIAL Cu-Ni 90/10, Cu-Ni 70/30, Seamless (1/8″∼12″), Seam Welded(14″ and Over)
According to BS 2871 / 2872 Pt.2 ,EEMUA Pub. No.144, DIN 86018 & 86019
| Outside diameter of pipe | 10 bar | 14 bar | 16 bar | 20 bar | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Wall thickness | Weight | Wall thickness | Weight | Wall thickness | Weight | Wall thickness | Weight | ||||||||||||||
| Nominal | Actual | ||||||||||||||||||||
| Inch | Metric | (mm) | (mm) | (Kg/m) | (mm) | (Kg/m) | (mm) | (Kg/m) | (mm) | (Kg/m) | |||||||||||
| 1/8 | 10 | 1.0 | 0.26 | 1.0 | 0.26 | 1.0 | 0.26 | 1.0 | 0.26 | ||||||||||||
| 1/4 | 12 | 0.31 | 0.31 | 0.31 | 0.31 | ||||||||||||||||
| 3/8 | 10 | 16 | 0.42 | 0.42 | 2.0 | 0.79 | 2.0 | 0.79 | |||||||||||||
| 1/2 | 15 | ||||||||||||||||||||
| 20 | 0.53 | 0.53 | 1.01 | 1.01 | |||||||||||||||||
| 3/4 | 20 | 25 | 1.5 | 0.99 | 1.5 | 0.99 | 1.30 | 1.30 | |||||||||||||
| 1 | 25 | 30 | 1.2 | 1.2 | 2.5 | 1.93 | 2.5 | 1.93 | |||||||||||||
| 1 1/4 | 32 | 38 | 1.54 | 1.54 | 2.50 | 2.50 | |||||||||||||||
| 1 1/2 | 40 | 44.5 | 1.81 | 1.81 | 2.95 | 2.95 | |||||||||||||||
| 2 | 50 | 57 | 2.34 | 2.34 | 3.83 | 3.83 | |||||||||||||||
| 2 1/2 | 65 | 76.1 | 2.0 | 4.16 | 2.0 | 4.16 | 5.17 | 5.17 | |||||||||||||
| 3 | 80 | 88.9 | 4.88 | 2.5 | 6.07 | 6.07 | 6.07 | ||||||||||||||
| 4 | 100 | 108 | 2.5 | 7.41 | 7.41 | 3.0 | 8.85 | 3.0 | 8.85 | ||||||||||||
| 5 | 125 | 133 | 9.16 | 3.0 | 10.95 | 10.95 | 10.95 | ||||||||||||||
| 6 | 150 | 159 | 10.99 | 13.14 | 13.14 | 3.5 | 15.29 | ||||||||||||||
| 8 | 200 | 219.1 | 3.0 | 18.21 | 3.5 | 21.19 | 4.0 | 24.17 | 4.5 | 27.12 | |||||||||||
| 10 | 250 | 267 | 22.24 | 4.0 | 29.55 | 4.5 | 33.18 | 5.5 | 40.39 | ||||||||||||
| 12 | 300 | 323.9 | 4.0 | 35.94 | 5.0 | 44.78 | 5.5 | 49.18 | 7.0 | 62.30 | |||||||||||
| 14 | 350 | 368 | 40.89 | 5.5 | 56.00 | 6.5 | 65.99 | 8.0 | 80.89 | ||||||||||||
| 16 | 400 | 419.1 | 46.62 | 6.0 | 69.60 | 7.0 | 81.00 | 9.0 | 103.64 | ||||||||||||
| 18 | 450 | 457.2 | 50.91 | 76.03 | 8.0 | 100.93 | 9.5 | 119.45 | |||||||||||||
| 20 | 500 | 508 | 4.5 | 63.63 | 6.5 | 91.55 | 8.5 | 119.24 | 11.0 | 153.54 | |||||||||||
| 24 | 600 | 610 | 5.0 | 84.96 | 8.0 | 135.26 | 10.5 | 176.79 | 13.0 | 217.97 | |||||||||||
| 28 | 700 | 711 | 6.0 | 118.8 | 9.0 | 177.45 | 12.0 | 235.58 | 15.0 | 293.22 | |||||||||||
| 32 | 800 | 813 | 135.99 | 10.0 | 225.53 | 13.5 | 303.14 | 17.0 | 380.06 | ||||||||||||
| 36 | 900 | 914 | 8.0 | 203.57 | 11.0 | 278.98 | 15.5 | 391.14 | 19.0 | 477.60 | |||||||||||
