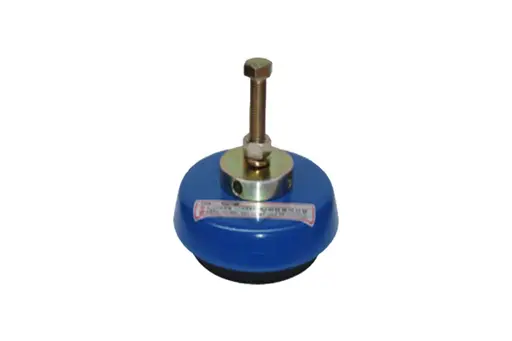

하우징은 견고한 STEEL PLATE 로 제작되었고, 중앙부에 기계에 간단히 부착하여 레벨을 조절할 수있는 볼트가 부착되어있다.

고무의 바닥면은 충격진동 및 고체음을 절연하고 기초 바닥면과의 미끄럼을 방지할 수있도록 원형의 요철로 설계되어 있다.

각종 공작기계의 진동이 기초로 전달되는 것을 가장 경제적으로 작아주며, 장비자체의 진동에 의한 진동가속도를 줄여서 장비의 수명을 연장시킬 수있는 방진장치이다.

제품의 구성

• STEEL PLATE
• 고정용 너트 , 볼트
• NEOPRENE RUBBER
• 와셔

제품의 용도

• 정적기계 (통신기 ) 등의 방진용
• 각종 회전기 (엔진, 선반, 콤푸레샤, 밀링, 샤링기 ) 등의 방진용
• 각종 프레스 (파워프레스, 소형단조기 ) 등의 방진용


방진 고무 마운트의 선정방법

• 기계 자중을 산출한다.
• 대상기계의 ANCHOR HOLE 갯수를 확인한다.
• 각 지지점의 하중을 산출한다.
• 보정 하중을 산출한다.  (보정하중 = 각 지지점을 하중 X 기계보정율)
• 보정하중과 방진고무마운트의 최대 허용하중을 비교하여 규격을 산정한다.

YLL (조절용) 제품의 상세 사이즈
