Description

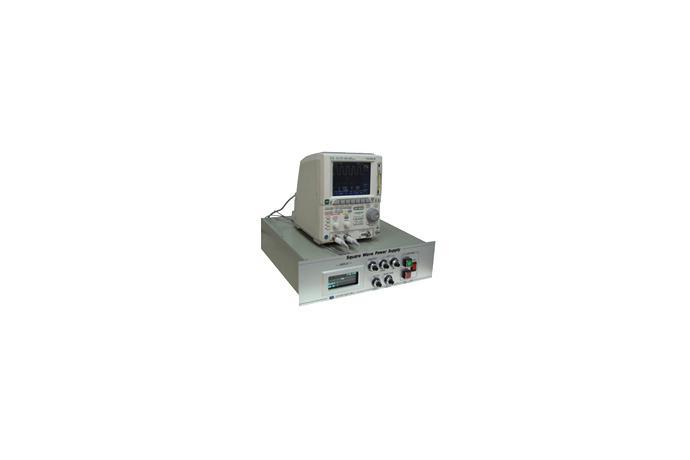

| 품명 | 구형파 전원 공급장치 (SQUARE WAVE POWER SUPPPLY) |
| 모델명 | V S Q - 2500 |
| 개요 |
구형파 전원 공급장치란 일반적인 교류 전원과 같은 정현파형을 출력하는 것이 아니라 음극성 양극성이 서로 시간축이 같은 사 각의 구형파를 출력하는 장치이다. |
| 적용 | PDP Negative & Postive Sustain Driver Glow discharge in sub-torr Vacuum Chamber |
| 특,장점 |
- Full Bridge X-Y Sustain 회로를 확장하여 Negative 출력이 가능한 설계 - 제어기능(전압조절, 주파수 조절, Duty 조절)을 가지고 있다. - 전기 광학적 특성 측정 실험, 저압 글로우 방전실험에 매우 적합하다. - Bipolar 또는 Unipolar 의 출력형태가 모두 가능하다. - 출력 과부하나 단락시 시스템의 안정을 위한 3중 과부하 방지 회로가 장착내장 |
|
항목 |
성능 및 특성 |
||
|
일반적 특성 |
냉각방식 |
강제풍냉식 |
|
|
사용정격 |
100% 연속사용 |
||
|
전 |
입력 |
상수 |
단상 |
|
정격전압 |
220V |
||
|
전압변동범위 |
±10% |
||
|
주파수 |
60Hz ±5% |
||
|
출력 |
역율 |
0.8 Lag |
|
|
출력파형 |
구형파(Square Wave) |
||
|
정격전압 |
-500V ~ 500V |
||
|
정격용량 |
15A |
||
|
주파수 |
20KHz ~ 250KHz |
||
|
외부제어 |
VOLTAGE, FREQUENCY, DUTY, RATIO |
||
