Manufacturer
SHINHAN PUMP TECH
Product Type
Machine
Brand
-
SKU
142589
Product Name
횡형식 교반기
Model Name
SH-8-HA, SH-15-HA, SH-22-HA, SH-37-HA, SH-55-HA, SH-75-HA, SH-110-HA, SH-150-HA
Size
-
Weight
-
Product Details
용도
부유물의 침전방지 및 액상의 교반
적용
유량조정조,반응조,탈질조,혐기조,무산소조가 있는 하수처리공법에 넓리 사용되며 기존제품에 비해 프로펠러부 축 부분을 짧게 설계하여 교반기수명을 연장 하였습니다.
특기사항
다양한 조에서 최적의 교반능력을 시뮬레이션을 통해 미리검토하기에 최상의 효율로 교반운전이 가능함.
| 항목 | Horizontal Agitator MIXER (SH-HA) | |
| 교반 유속(평균) | 0.1 ~ 0.5m/sec | |
| 교반 범위 | 3m ~ 40m | |
| 사용온도범위 | 0 ~ 40 (B종기준) | |
| 펌프 회전수 | 1750 RPM (표준), 580RPM (MLSS농도가 높을때) |
|
| 상(phase), 전압 | 60Hz(50Hz), 3상, 220V, 380V, 460V | |
| Propeller | Propeller 갯수 | 3엽 |
| 회전방향 | 반시계 방향 (정면) | |
| 구조 | Propeller | Horizontal |
| 메커니컬씰 | Double seal | |
| 베어링 | 깊은홈볼 베어링 | |
| 사용환경 | 유량조정조, 반응조, 탈질조, 무신소조에 사용 | |
표준사양 - 회전수 1800RPM
| NO | 구경 (mm) |
모델 (Model) |
동력 (kw) |
회전수 (RPM) |
Discharge Capacity (㎥/min) |
|---|---|---|---|---|---|
| 1 | 180 | SH-8-HA | 0.75 | 1800~900 | 2.5 |
| 2 | SH-15-HA | 0.15 | 1800~900 | 4.0 | |
| 3 | 280 | SH-22-HA | 2.2 | 1800~900 | 7.0 |
| 4 | 380 | SH-37-HA | 3.7 | 1800~900 | 11 |
| 5 | 480 | SH-55-HA | 5.5 | 1800~900 | 16 |
| 6 | SH-75-HA | 0.15 | 1800~900 | 20 | |
| 7 | 580 | SH-110-HA | 11 | 1800~900 | 30 |
| 8 | SH-150-HA | 15 | 1800~900 | 38 |
※ 상기 스펙은 이해를 돕기위한 스탠다드 사양이며 조 사이즈에 따라서 동력과 모터극수가 달라질수 있으며 설치전 시뮬레이션을 통하여 적절한 배치와 현장에 맞는 프로펠러 사이즈를 선정하여 주기에 소비자의 불안 요소를 해결 하였습니다.
조 크기에 따른 교반 능력
설치도면
More products
하향식 교반기SH-8-DA, SH-15-DA, SH-22-DA, SH-37-DA, SH-55-DA, SH-75-DA, SH-110-DA, SH-150-DA
상향식 교반기SH-8-VA, SH-15-VA, SH-22-VA, SH-37-VA, SH-55-VA, SH-75-VA, SH-110-VA, SH-150-VA
수중 그라인더 펌프SH-8GR, SH-15GR, SH-22GR, SH-37GR, SH-55GR, SH-75GR, SH-110GR, SH-150GR, SH-190GR, SH-220GR, SH-370GR
모니터링 유니트 (판넬 내장형)
격막식 압력계
수중 대용량 펌프
수중 트윈캡 펌프
수중용 스프르트 펌프
가이드 파이프
예비품 (메케니컬 씰)
인양장치

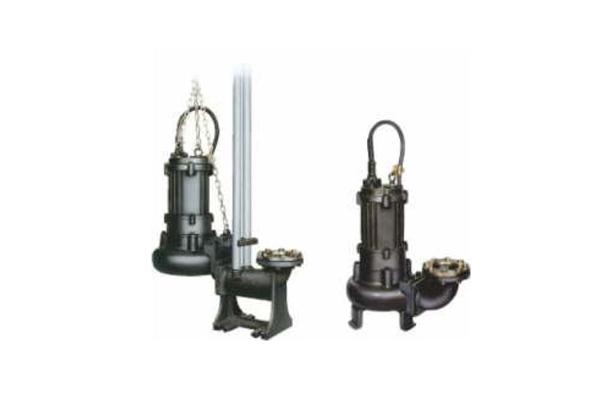

자동탈착장치
모니터링 유니트 (판넬 외장형)
고양정 배수 펌프SH-220-GH, SH-220-GH, SH-300-GH, SH-300-GH, SH-370-GH, SH-370-GH, SH-450-GH, SH-450-GH, SH-550-GH, SH-550-GH, SH-750-GH, SH-750-GH, SH-900-GH, SH-900-GH, SH-1100-GH

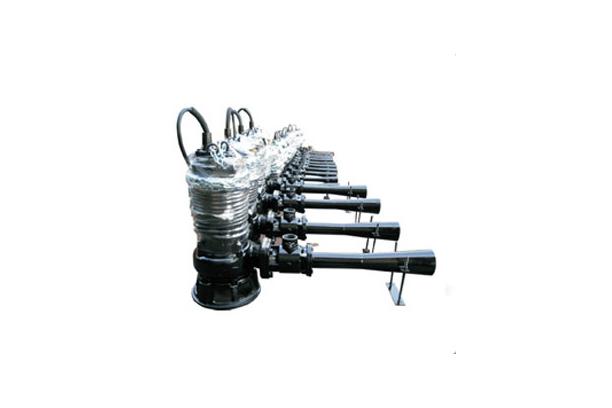

제트레이터 펌프8-JAT, 15-JAT, 22-JAT, 37-JAT, 55-JAT
