▶ MPU 내장 디지탈 각도 조절기(1-10˚)
▶ 선박건조용 & 건설 곤돌라 작업시 자동주평조절
▶ 작업안전 확보
▶ 흔들림에 영향을 받지 않음
1,개요
곤돌라용 CONTROLER로 곤돌라기울기를 자동검출하여 조정해주는 자동수평
조절장치입니다.
또한 기존 근접센스와 추를 이용한 방식에 비해 정확도가 10배이상 높고 초기
흔들림으로 인한 잦은 MC동작현상이 없다. (오동작 없고 수명이 영구적임)
2,용도
1) 조선소 작업용 곤돌라
2) 빌딩 청소용 곤돌라, 건설용 곤돌라
3,모델 및 특성

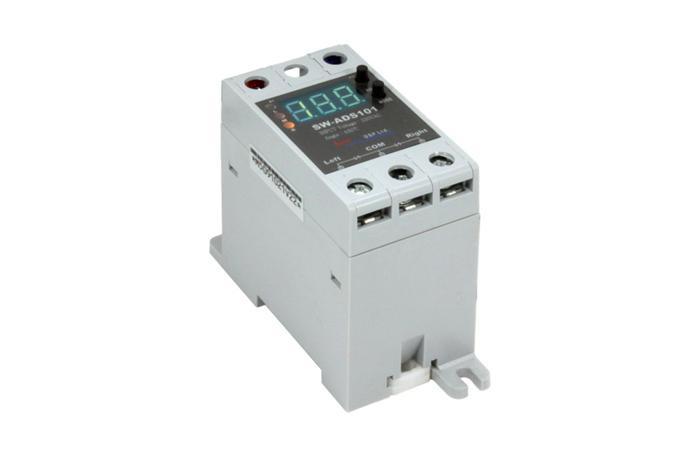

1) 기울기 센스(자동수평조절장치):SW-ADS101
운전중 슬립이나 과부하로 평형이 유지되지 않을경우 이를 자동으로 평형을
유지시킴 (최소각 1°, 최대각 10°)
2) 기울기 표시각 0~60°
4,정격 및 사양
정격조작전압: 85~240VAC(120~370VDC)
기울기 동작시간 : 0.1-1.0SEC
수평조절각도: 1-10°조절가능
수평조절방식: 좌우 모터 ON-OFF방식
5,설정 방법
1)설치가 완료된 Main BOX를 최대한 수평 설비하고 전원을 투입 후 기울기 각 표시가 0° 일때는설정 없이 사용한다.
2)기울기 각이 1° 이상이거나 -1°이하인 경우 버턴 (AO/UP)를 3Sec이상 누른면 설정각이 0°로 변한하며 기준각이 된다.(기준각 설정 : 현상태가 0°로 설정)
3)기울기 각 조정 (공장출하각 3°) 변경하고자 하면 MODE 키를 3초이상 누르면 (rdE) 나타나면 UP 키를 눌러 기울기 각을 조절한다.
4)동작시간 설정 기울기각이 발생한경우 Relay 동작시간설정 기울기 각조절 완료 후 MODE를 한번더 누르면 (rTI) 나타나고 UP 키를 눌러 원하는 시간 설정한다. (공장출가 Time : 0.5Sec)
5)MODE에서 빠저나오려면 MODE키를 3초이상 누르거나 5Sec이상 대기하면 MODE에서 운정상태가 된다.
6,설정모드 설명
rdE : Run Degree(운전 각) 1~10° 설정
rTI : Run Time(동작시간) 0.1~1.0Sec 설정
적색LED : 우측기울기, 황색LED : 좌측기울기
녹색LED : 우측 기울기각 표시(Minus Degree)
