Automotive maintenance equipment
• Precise measurement by using 8 CCD image sensors
• Easy operating program for user convenience
• Special filter prevents sunbeam obstacles during measurement
• Functions to save customer s data to USB or Floppy disk
• Measure and adjustment for selected item is available
• Electronic level sensors on each head minimized difference of measurement
• Special function for compensation & measurement in case of the front &
rear seback is blocked - Spoiler
• Instruction for advanced inspection & analysis of vehicles status as reference
• Show the simulation of adjustment by 3D dynamic image
• Program for elevated adjustment of CASTER

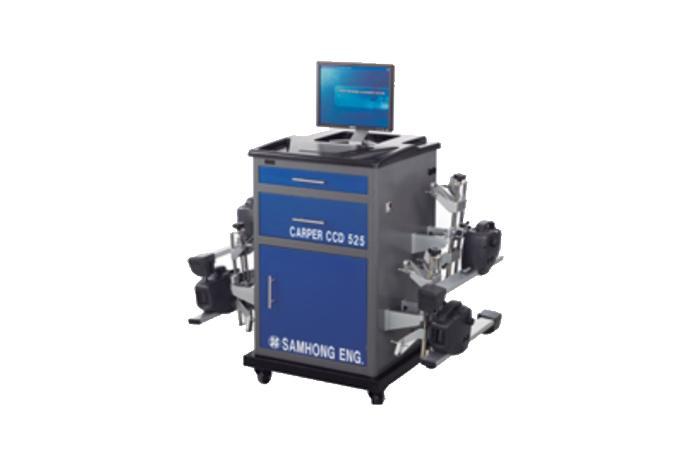

| Model | CARPER-CCD 525 | |
| Computer system | Intel Pentium4 | |
| Sensor | 4Heads, 8 CCD image sensor | |
| Operating system | Windows XP | |
| Monitor | 17" LCD monitor | |
| Printing device | Deskjet printer | |
| Wheel clamps | 4-point clamps | |
| 11" - 22" range | ||
| Measuring precision | Setback | 0.01 degree |
| Toe | 0.01 degree | |
| Caster | 0.02 degree | |
| Camber | 0.02 degree | |
| Measuring range | Setback | ±2.0 degree |
| Total Toe | ±50mm | |
| Caster | ±18.0 degree | |
| Camber | ±8 degree | |
| Transmission way | Both wires or wireless communication | |
| Rated voltage | 100 - 240v, 50/60Hz | |
| Rated Power | 250W | |
| Size | 660(L)Ⅹ660(W)Ⅹ1,200(H)mm | |
