특징

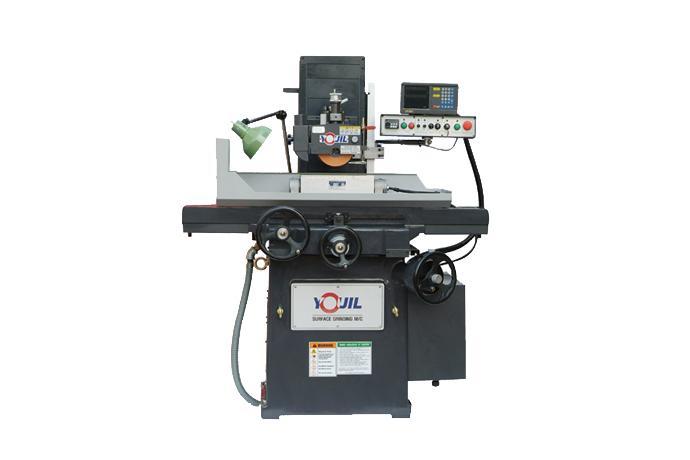

본 Series는 500×150(200)mm의 연삭 용량을 갖춘 초정밀 성형 연삭기로 다양한 금형,치공구,IT산업분야의 정밀 부품 연삭을 능률적으로 행할수 있도록 선택폭이 넓게 구성되어 있음.
좌우자동(X-Auto,Y,Z-Manul) : YGS-46XA
전자동(X,Y,Z-Auto) : YGS-50A
수동(Manual) : YGS-46(Bed)
수동(Manual) : YGS-52B,46B(Ball type)
사양
|
항목 |
단위 |
YGS-46XA |
YGS-46 |
|||
|
Capcity |
표준척의크기(길이×폭) |
mm |
450×150(Flat)/ |
450×150(Flat)/ |
||
|
테이블 상면에서 |
mm |
0~465 |
0~465 |
|||
|
Table |
좌우 이동 속도(평균) |
m/min |
0.3~20 |
- |
||
|
전후 수동 |
핸들1회전당 |
mm |
5 |
5 |
||
|
다이알 1눈금당 |
mm |
0.02 |
0.02 |
|||
|
전후 자동 |
간헐이송 |
mm |
- |
- |
||
|
연속이송 |
m/min |
- |
- |
|||
|
Grinding |
자동 절입 이송량 |
mm |
- |
- |
||
|
수동 절입 |
미세 이송량 |
다이알 1회전당 |
mm |
0.05 |
0.05 |
|
|
다이알 1눈금당 |
mm |
0.001 |
0.001 |
|||
|
핸들1회전당 |
mm |
2 |
2 |
|||
|
다이알 1눈금당 |
mm |
0.01 |
0.01 |
|||
|
Grinding |
외경×폭×내경(60Hz) |
mm |
Ø180×9~20×Ø31.75 |
Ø180×9~20×Ø31.75 |
||
|
회전수(50Hz/60Hz) |
r.p.m |
3000/3600 |
3000/3600 |
|||
|
Motors |
스핀들용 |
Kw/p |
1.0/2 |
1.0/2 |
||
|
유압펌프용 |
Kw/p |
0.75/4 |
- |
|||
|
기계중량(약) |
kg |
1300 |
1200 |
|||
|
휠 카바 적용 모델 |
|
YGS/CVR-180B |
YGS/CVR-180B |
|||
외형도
|
구분 |
A |
B |
C |
D |
E |
F |
G |
|
YGS-46XA |
720 |
1450 |
1970 |
880 |
1280 |
1410 |
1800 |
|
YGS-46 |
720 |
1450 |
1970 |
880 |
1280 |
1410 |
1800 |
가공범위도
|
구분 |
YGS-46XA |
YGS-46 |
|
a |
465 |
465 |
|
b |
180 |
180 |
|
c |
19 |
19 |
|
d |
105 |
105 |
|
e |
85 |
85 |
|
f |
242 |
242 |
|
g |
154 |
154 |
