특징
본 Series는 500×150(200)mm의 연삭 용량을 갖춘 초정밀 성형 연삭기로 다양한 금형,치공구,IT산업분야의 정밀 부품 연삭을 능률적으로 행할수 있도록 선택폭이 넓게 구성되어 있음.

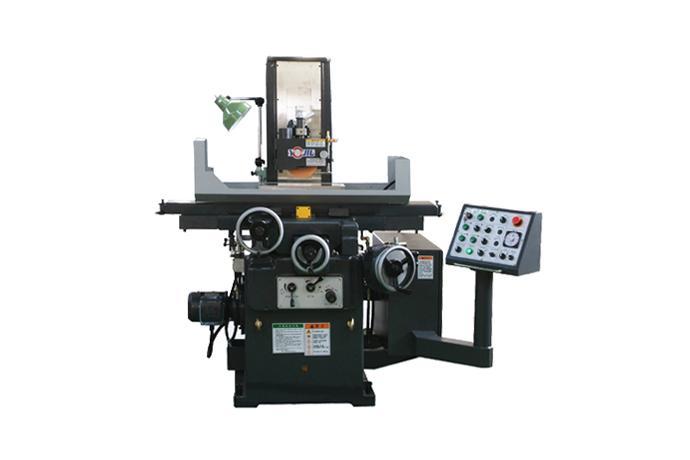

전자동(X,Y,Z-Auto) : YGS-50A
좌우자동(X-Auto,Y,Z-Manul) : YGS-46XA
수동(Manual) : YGS-46(Bed)
수동(Manual) :YGS-52B,46B(Ball type)
사양
|
항목 |
단위 |
YGS-50A |
|||
|
Capcity |
표준척의크기(길이×폭) |
mm |
450×150(Flat) |
||
|
테이블 상면에서 숫돌중심까지의 거리 |
mm |
0~500 |
|||
|
Table |
좌우 이동 속도(평균) |
m/min |
0.3~20 |
||
|
전후 수동이송 |
핸들1회전당 이송량 |
mm |
5 |
||
|
다이알 1눈금당 이송량 |
mm |
0.02 |
|||
|
전후 자동이송 |
간헐이송 |
mm |
0.5~15 |
||
|
연속이송 |
m/min |
0.1~1.0 |
|||
|
Grinding head |
자동 절입 이송량 |
mm |
0.002~0.03 |
||
|
수동 절입 이송량 |
미세 이송량 |
다이알 1회전당 이송량 |
mm |
- |
|
|
다이알 1눈금당 이송량 |
mm |
- |
|||
|
핸들1회전당 이송량 |
mm |
1.5 |
|||
|
다이알 1눈금당 이송량 |
mm |
0.005 |
|||
|
Grinding Wheel |
외경×폭×내경(60Hz) |
mm |
Ø180×9~20×Ø31.75 |
||
|
회전수(50Hz/60Hz) |
r.p.m |
3000/3600 |
|||
|
Motors |
스핀들용 |
Kw/p |
1.5/2 |
||
|
유압펌프용 |
Kw/p |
0.75/4 |
|||
|
기계중량(약) |
kg |
1350 |
|||
|
휠 카바 적용 모델 |
|
YGS/CVR-180A |
|||
외형도
|
구분 |
A |
B |
C |
D |
E |
F |
G |
|
YGS-50A |
720 |
1530 |
2240 |
740 |
1270 |
1410 |
1830 |
가공범위도
|
구분 |
YGS-50A |
|
a |
500 |
|
b |
180 |
|
c |
19 |
|
d |
75 |
|
e |
75 |
|
f |
210 |
|
g |
150 |
