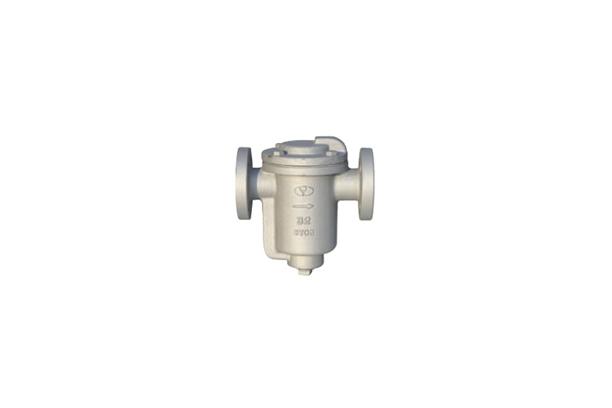

STEAM TRAP : TBK-1F
- 버켓이 하향식으로 된 구조이며, 기수분리가 확실하므로 Air 장애나 증기의 누설이 없는 에너지 절약형으로 설계 제작 되었습니다.
- 저압에서 고압에 이르기까지 그 범위가 큽니다.
- 혹한기 증기시스템의 가동중지로 인한 동파의 염려가 없습니다.
SPECIFICATION
항목 | 내용 | |
TYPE | BUCKET | |
Meterial | Body | FCD450 |
Trim | Stainless steel | |
Working Pressure | 0.35 ~ 16.0 kgf/cm2 | |
0.035 ~ 1.6 MPa | ||
Design temperature | 220︒C | |
Connection Code | JIS B2220 / ANSI B16.5 / DIN2511 FLANGE | |
Fluid | STEAM |
DIMENSION
SIZE | L | H | H1 |
32A | 250 | 170 | 250 |
40A | 250 | 170 | 250 |
50A | 290 | 210 | 280 |
