제품명 DIAPHRAGM
모델명 RDD-1F
시리즈 감압밸브
카탈로그
제품소개

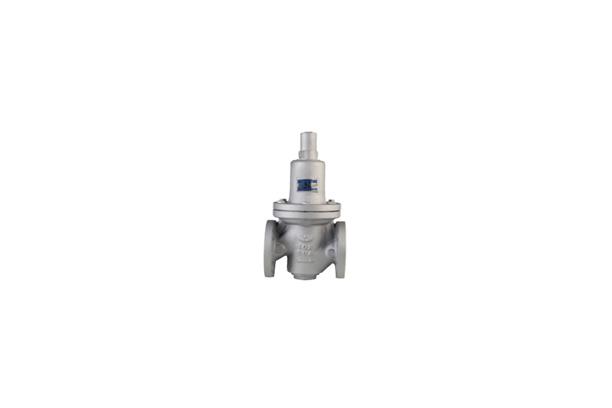

REDUCING VALVE : RDD-1F


- 건축설비, 각종 공장설비 등 광범위하게 사용되고 있습니다.

- 소형 경량으로 취급이 용이하고 구조가 간단하여 보수관리가 편리하며, 내구성이 우수합니다.

- 압력조정이 간편하고 유체흐름의 상태를 안전하게 유지합니다.

- 중고층 빌딩의 고가수조로부터 각 층의 급수 압력제어에 특히 우수한 기능을 발휘합니다.






SPECIFICATION


Category

Content

TYPE

DIRECT (DIAPHRAGM)

Fluid

Air / Water / Liquid

Meterial

Body

FCD450 / BC / SC480 / Stainless steel

Seat

Stainless steel / Bronze

Disc

Synthetic Rubber

Design Pressure

Inlet

2~16kgf/cm2

0.2~1.6 MPa

Outlet

0.5~8kgf/cm2

0.05~0.8 MPa

Design temperature

80︒C

Connection Code

JIS B2220, ANSI B16.5, DIN2511 FLANGE

Max Reducing Ratio

10 : 1




DIMENSION (unit:mm)


SIZE

L

H

H1

15A

160

275

65

20A

160

275

65

25A

160

275

65

32A

180

310

72

40A

180

310

72

50A

190

330

80

65A

230

445

105

80A

250

445

105

100A

300

505

145
