제품명 FULL BORE
모델명 SFF-3F
시리즈 안전밸브
카탈로그
제품소개

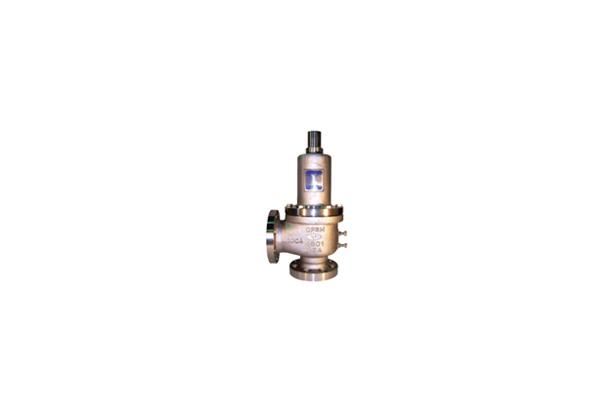

SAFETY RELIEF VALVE : SFF-3F


- 주로 대용량 증기보일러, 각종 압력용기, 계장기기 등의 Safety Valve, 펌프의 Relief Valve 등에 사용되고 있습니다.

- 저양정식, 고양정식에 비해 큰 분출량을 얻을수 있습니다.

- 주요부는 특히 우수한 재질로 정밀 가공하여 우수한 성능을 발휘합니다.

- 임의로 압력조정을 할수 없도록 봉인구조로 되어 있습니다.

- 안전보건공단의 검정을 필한 제품입니다.

- 고압가스 특정설비 제조허가 인증제품입니다.






SPECIFICATION


항목

내용

TYPE

CONVENTIONAL FULL BORE

Meterial

Body

FCD450 / BC / SC480 / STAINLESS STEEL

Trim

Stainless steel

Design Pressure

20 ~ 33kgf/cm2

2.0 ~ 3.3 MPa

Design temperature

220︒C

Connection Code

JIS B2220, ANSI B16.5, DIN2511 FLANGE

Fluid

Air / Gas / Steam / Water / Liquid

CAP

Lever

Steam / Air

Cap

Water / Liquid

Close Lever Cap

Liquid Gas




DIMENSION (unit:mm)


SIZE

dt

ds

L

H1

H2

15Ax20A

11.5

14.5

95

85

220

20Ax25A

15

17.5

95

85

220

25Ax40A

19

22

100

105

240

32Ax65A

24

29

125

125

320

40Ax65A

30

35

130

125

320

50Ax80A

38

44

145

135

360

65Ax100A

49

57

155

155

460

80Ax125A

61

71

170

170

600

100Ax150A

76

88

210

195

690

125Ax200A

95

114

220

230

690

150Ax200A

115

133

225

230

725

200Ax250A

150

175

285

230

950
