제품명 초음파유량계
모델명 WUF7000
시리즈 WINSCO
카탈로그 WUF 7000 Catalogue.pdf
제품소개



Product Overview

WUF 7000 유량계는 넓은 범위의 측정 조건을 성공적으로 수행할 수 있다.
변환기는 표준 사양으로 배관 규격 50mm 에서 700mm까지 사용할 수 있으며 옵션 적용 시 25mm~100mm 또는 30mm~6000mm 규격의 배관에서 사용할 수 있다. 또한 최고 160℃ 유체의 온도까지 사용할 수 있는 재질을 검출기에 적용 하여 넓은 온도범위에서 추가적인 비용 부담 없이 사용이 가능하다.
시간차 방식 초음파 유량계는 배관 내의 유체의 유속을 측정하도록 설계 되었다. 검출기는 비-접촉식, 외벽 부착식으로 (또는 삽입식) 설치 장애 없이 쉽게 설치 할 수 있는 장점이 있다. 시차식 모드에서 두 개의 검출기는 각각 초음파를 발신하고 수신하는 기능을 수행한다. 검출기는 서로 특정한 간격을 두고 배관 외벽에 설치 된다.
검출기는 음향이 파이프를 두 번 가로지르는 V법, 음향이 파이프를 4 번 가로 지르는 W법, 그리고 검출기를 반대편에 설치하여 음향이 한번 가로지르는 Z법이 있다.
설치 방법은 파이프와 유체의 특성이 얼마나 많은 시그널을 발생 시키느냐에 따라 결정 된다. 유량계는 두개의 검출기에서 송 수신 된 음파 에너지를 주파수 변조로 증폭하여 두 개의 검출기 사이의 음파 전달 속도 차를 측정한다.
측정된 시간 차이는 파이프를 흐르는 유체의 직접적인 속도이다.

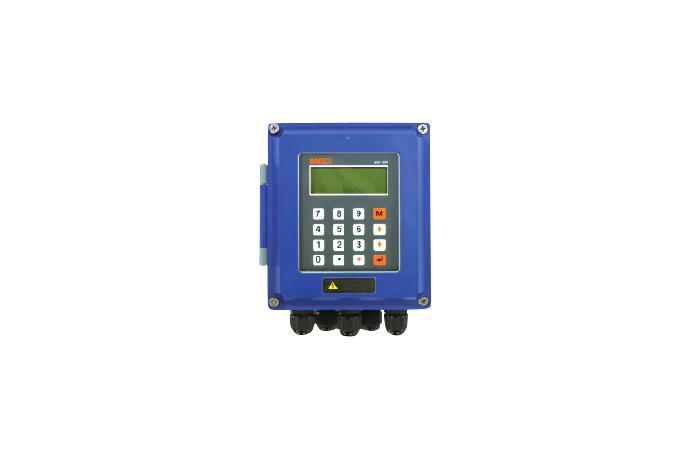

(주)윈텍 초음파유량계 WUF7000



Product Feature

ㆍ1% 의 측정 정밀도

ㆍIP 67 보호 등급의 변환기 외함

ㆍ벽 취부 또는 DIN-Rail 에 설치 가능한 변환기

ㆍ15mm 에서 6000mm 까지 측정 가능한 검출기(옵션 선택)

ㆍ-30~160 ℃의 유체에 적용 가능한 검출기

ㆍRS485 Modbus 통신 지원

ㆍ4-20mA , OCT Pulse, Relay 출력

ㆍ3개의 4~20mA 입력

ㆍ최대 50m 신호 케이블 (기본형 : 10m)

ㆍPT 100Ω 온도센서 연결로 열량계 기능 사용

ㆍ측정 데이터 저장용 SD 카드(선택 사양)






Product Specification

변환기측정이론초음파 시간차 방식
정밀도± 1%
화 면2 x 20문자, 백 라이트 LCD
출 력4 ~ 20mA x 1개
OCT Pulse x 1개 ( ~1000 ms Pulse Width)
Relay x 1 개
입 력4~20 mA x 3개
PT 100Ω 온도센서 입력
케이블전용 케이블10m 표준 최대 50m 공급 가능(옵션)
배관 조건배관재질강관, 스테인리스스틸관, 주철관, 동관, PVC, 알루미늄관 등
적용 관경표준=50~700mm, 소형=25~100mm, 대형=300~600mm
필요 직관부전단 직경의 10배, 후단 직경의 5배 (표준)
측정 유체형 태음파가 전달 될 수 있는 단일 유체로 물 /기름/화학약품 등
유체 온도-30~160℃
탁 도10000ppm 이하로 기포가 없을 것
측정 유속± 7m/sec
사용 환경온 도변환기 : -20~60℃ , 검출기 : -30~160℃ ,
습 도변환기 : 85% RH , 검출기 : 수중 2m 이내 사용 가능
전 원사 양8~36 VDC 또는 85~264 VAC (주문 시 선택)
소비 전력1.5W 이내
크 기변환기132 x 150 x 85 (단위: mm)
