열전 액추에이터
모델명
시리즈
액추에이터
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
기술 및 특징

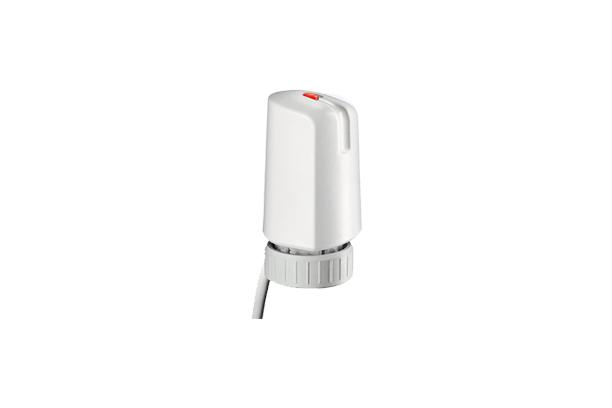

THERMAQUA® 액추에이터는 정확하고 안정적인 온도 제어를 보장하면서 다음과 같은 여러 장점이 있습니다.
- '최초 오픈' 및 '클릭' 기능으로 손쉬운 조립 가능
- 통합된 '최초 오픈' 기능으로 THERMAQUA® 액추에이터를 쉽게 조립할 수 있습니다.
- 잠금장치가 액추에이터를 오픈 상태로 유지하여 최소한의 노력으로 밸브에 장착이 가능합니다. 시운전 시 잠금 장치가 제거되며 액추에이터가 작동할 준비가 됩니다.
- '클릭' 기능 액추에이터는 조립 시 어댑터를 밸브에 나사로 조여 액추에이터가 제자리에 고정된 상태에서 클릭 기능을 선택적으로 장착할 수 있습니다.
조용한 작동
열전 액추에이터의 특징
작동 위치
표시기로 위치 확인- 맞춤형 설계
고객의 사양에 맞게 밸브 조정 - 기능 테스트
VDE 표준 인증 - 보호
EN60529 표준에 따름
(IP40 및 IP44 모두 해당) - 다양한 전압
230/240V 또는 24V 가능
에너지 절약
낮은 전력 소비- 긴 서비스 수명
제조 정밀도 및 품질 관리
적용
품질 및 인증
- ISO 9001 : 2008
- VDE
작동 원리
|
주로 폐쇄형 제어 밸브용으로 설계된 THERMAQUA® 액추에이터는 2단계 액추에이터(개방/폐쇄)로서 다양한 제어 및 조절 작업을 수행합니다. 왁스 요소는 적용된 작동 전압에 의해 전기적으로 가열되고, 소음 없이 밸브를 엽니다. THERMAQUA® 액추에이터는 또한 장치의 즉각적인 기능 점검이 가능합니다. |
|
*시간 스트로크 다이어그램
치수 (단위: mm)
기술 사양
| 도구 |
THERMAQUA® 액추에이터 |
|
| 볼트 | 230V | 24V |
| 도면번호 | X7.565._ | X7.565._.024 |
| 단기 돌입 전류 | 195 mA | 740mA |
| 정전류 / 전력 | 9 mA / 2 W | 60 mA / 2W |
| 개폐시간 | 약 3 min | 약 3 min |
| 스트로크 | 약 3,5 mm | 약 3,5 mm |
| 스프링 탄성력 | 90 N +20/-10% | 90N +20/-10% |
| 주변온도 | 최대 60℃ | 최대 60℃ |
| 디자인 | ||
|
EN60529에 따른 보호 유형 |
IP40 | IP40 |
| 하우징 | 폴리카보네이트 | 폴리카보네이트 |
| 커넥터 | 폴리아미드 | 폴리아미드 |
|
중량 |
약 86g | 약 86g |
|
연결 케이블 |
2×0.75 ㎟ HO5V V-F 흰색 길이 600㎜ |
2×0.75 ㎟ HO5V V-F 흰색 길이 600㎜ |
| 습도 | 10%-90%, 비응축 | 10%-90%, 비응축 |
