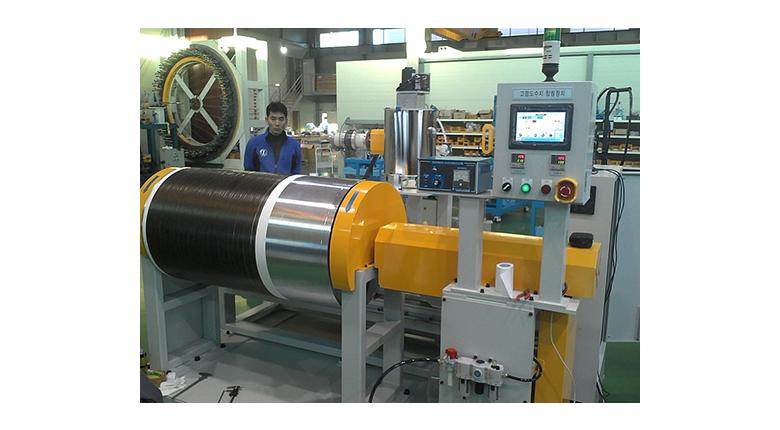

슈퍼섬유를 이용하여 시트상태의 열가소성 프리프레그를 제조할 수 있는 장비로 필라멘트 와인딩방식과 유사한 방법으로 하나의 로빙원사를 고분자수지를 녹인 핫멜트 베스에 통과시켜 수지를 함침하고 이를 일정크기의 드럼표면에 감아 이를 절단하여 다양한 열가소성 수지가 적용된 프리프레그 시트를 제조하는 방식.

장비의 특성

RC(Resin Content) (수동/자동 옵션)

컨트롤러를 이용하여 FAW(Fiber Areal Weight)를 자동 조절

열가소성수지의 배합 및 사용이 간단하고, 운전방법을 변화에 따라 다양한 제품 생산

장비 사양

Prepreg size : 1000mmW) x 1900mm(L)

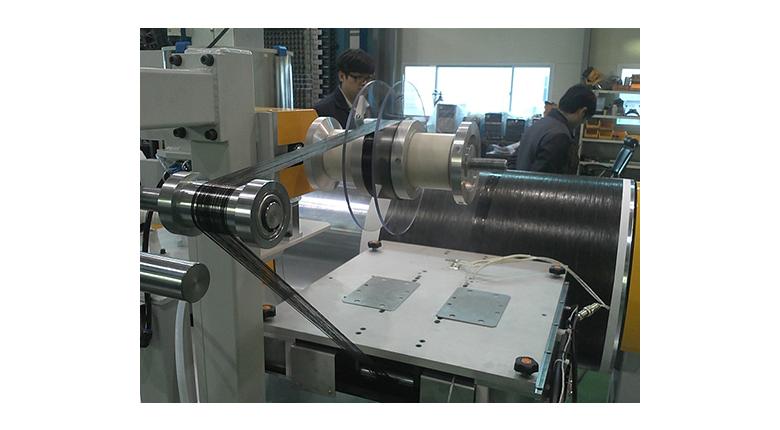

Winding Drum : Dia. ∅605 x L 1105mm

Hot Melt Type Resin Bath

Applicable resin : PP, PA, PE, PEEK

Resin Heating : Hot Plate Type

Square Tank & Guide roller Type

Hot Melt Type Resin Bath Size : 280mm(W) x 280mm(D) x 250mm(H)

Temp. Control range : 400℃ ± 10℃

Resin Bath Driving : Stroke - 1000mm

Roving Tension control : Powder Brake type

Motor Speed Control : Inverter Control

Electric control : PLC + Touch Screen

Electric capacity : 3 phase, 4 wire system, 60Hz, 22KW

Machine size : 2370mm(W) x 1995mm(D) x 2110mm(H)
