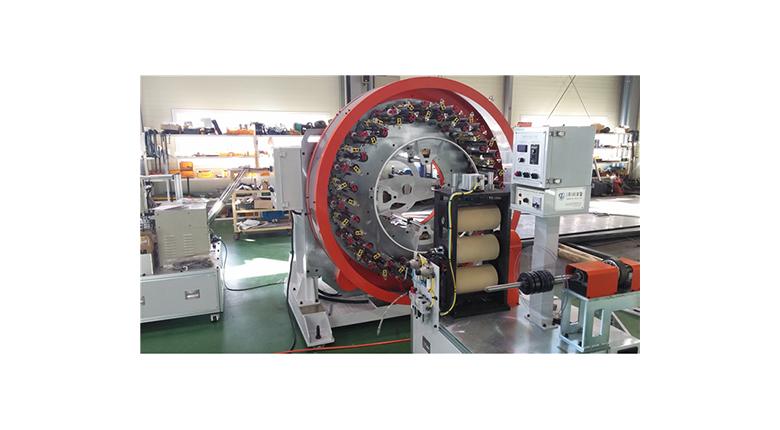

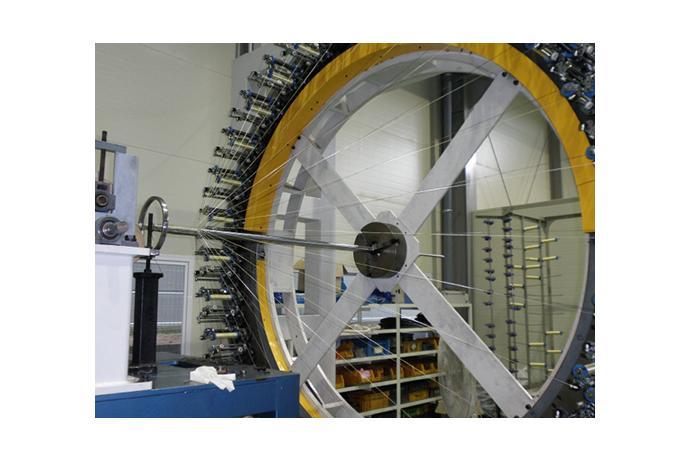

2D 브레이딩 장비는 복합재료 프리폼 생산을 위한 장비로 탄소섬유, 아라미드 섬유, 유리섬유, 초고분자 폴리에틸렌 섬유 등의 슈퍼섬유를 활용하여 튜브형상의 슬리브 프리폼 및 다양한 형상의 3차원 프리폼 생산이 가능한 장비이다.

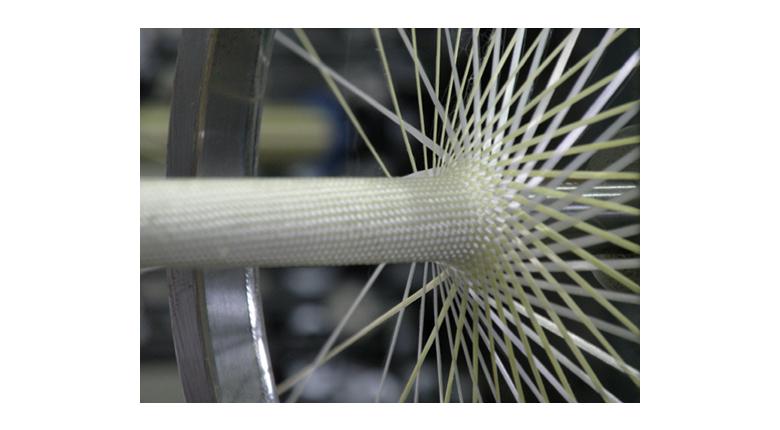

다수의 섬유 공급 장치가 규칙적인 방향으로 이동하여 보빈에 감긴 섬유에 상호 꼬임을 주어 표면이 일정한 각도를 가지는 3D 형상의 튜브 형태나 사각 단면 등과 같은 브레이드(Braid)를 편성하는 장비

특징 및 효과

높은 구조적 일체성, 용이한 취급성, 높은 양산성

Winder의 구성에 따라 브레이딩 속도제어가 가능

다양한 직경 및 형상의 복합재료 프리폼 생산이 가능함

기계적 성질이 서로 다른 보강섬유(탄소섬유, 아라미드섬유, UHMWPE섬유, 유리섬유 등)를 이용하여 하이브리드 프리폼을 제조할 수 있음

용도

Fabrication 섬유구조재

슈퍼소재를 활용한 3축 브레이딩 프리폼(Preform)제품

고강력 Rope, 가스도관, Bagfilter, 고압전선피복, 스포츠ㆍ레저제품

장비구분 : TFB 36

장비구분 : TFB 36

Dimension(mm) : 1400(W) x 1300(L) x 1600(H)

Type : Horizontal Type

Braiding Carrier : 36EA

Axial Yarn : 18EA

Bobbin Dimension : 55mm x 178mm / 350ccm

Braiding Motor : 1.5KW

Driving Gear : 18EA

Speed(Horn gear r.p.m.) : max.150rpm

Axial Yarn Creel : Inner Frame Attachment

Option : Winder 1set, Bobbin winder 1set, Dust collector 1set, Bobbin spare - 36ea, Carrier spare - 2ea

장비구분 : TFB 48

장비구분 : TFB 48

Dimension(mm) : 1500(W) x 1500(L) x 1800(H)

Type : Horizontal Type

Braiding Carrier : 48EA

Axial Yarn : 24EA

Bobbin Dimension : 55mm x 178mm / 350ccm

Braiding Motor : 1.5KW

Driving Gear : 24EA

Speed(Horn gear r.p.m.) : max.150rpm

Axial Yarn Creel : Inner Frame Attachment

Option : Winder 1set, Bobbin winder 1set, Dust collector 1set, Bobbin spare : 48ea, Carrier spare : 2ea

장비구분 : TFB 64

장비구분 : TFB 64

Dimension(mm) : 2000(W) x 1500(L) x 2100(H)

Type : Horizontal Type

Braiding Carrier : 64EA

Axial Yarn : 32EA

Bobbin Dimension : 55mm x 178mm / 350ccm

Braiding Motor : 3KW

Speed(Horn gear r.p.m.) : max.150rpm

Axial Yarn Creel : Inner Frame Attachment

Option : Winder 1set, Bobbin winder 1set, Dust collector 1set, Bobbin spare : 64ea, Carrier spare : 2ea

장비구분 : TFB 128

장비구분 : TFB 128

Dimension(mm) : 3240(W) x 2100(L) x 3220(H)

Type : Horizontal Type

Braiding Carrier : 128EA

Axial Yarn : 64EA

Bobbin Dimension : 55mm x 178mm / 350ccm

Braiding Motor : 6KW

Driving Gear : 64EA

Speed(Horn gear r.p.m.) : max.120rpm

Axial Yarn Creel : Inner Frame Attachment

Option : Winder 1set, Bobbin winder 1set, Dust collector 1set, Bobbin spare : 128ea, Carrier spare : 2ea
