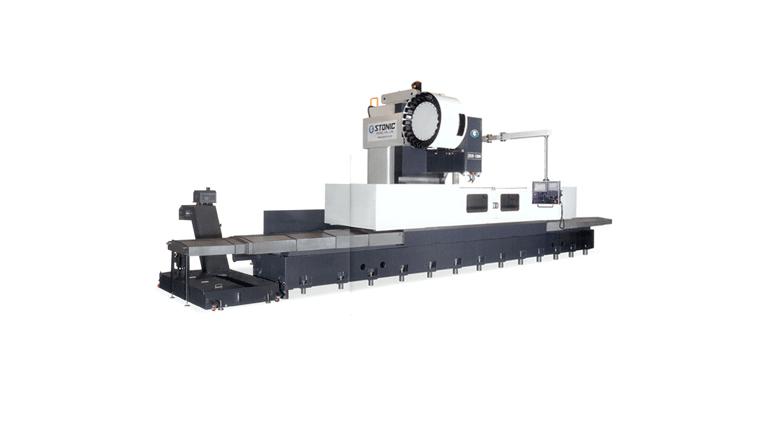

사양

VM1200

VM1350

VM1500

VM1800

VM2000

본체크기

테이블 크기

3,400×960 mm

4,100×1,100 mm

4,400 X 1150 mm

5,000 X 1,200 mm

6,000 X 1,500 mm

테이블 T홈

(폭 x 수)

7×22 mm H8

테이블 좌우 이송량 (X) OT

3,400 mm

4,100 mm

4,400 mm

5,000 mm

6,000 mm

테이블 전후 이송량 (Y) OT

1,250 mm

1,350 mm

1,500

1,800

2,000

주축 상하 이송량 (Z) OT

1,200 mm

1.350 mm

1,500

1,500

1,800

앞베드(일체형 통베드) 길이

5,500

6,500

7,500

8,000

12,000

주축중심선에서 칼럼까지의 거리

1,200

1,350

1,450

1,500

1,850

이동속도

급이송 속도

X,Y (Z)

X.Y.Z axis 8 M/min

절삭 이송 속도

(수동)

0~1,260 mm/min

절삭 이송속도

(자동)

1~2,000 mm/min

수동 이송조작

0.001, 0.01, 0.1mm/ 1눈금 0.001, 0.01, 0.1 mm/ 1Steps

X, Y, Z Screw

80 x 80 x 63 mm

주축

주축단 테이퍼

ISO B.T No.50 (N.T No. 50 : Option)

주축 회전속도 변환수

(H/M/L)3단 자동

주축 회전 속도

0~6,000 r.p.m (Option 8,000 r.p.m)

전동기

주축

15 Kw (A.C servo)

18 Kw

22 Kw

X,Y,Z 축

4 Kw

X, Y : 6 Kw, Z : 4 Kw

습동면 윤활 펌프 모터

2P×20W×2EA

절삭유 펌프 모터

2P×180W

주축 윤활 펌프 모터

4P×100W

스크류 컨베이어 모터

4P×400W

기타

기계 총 중량

25,000 Kgf

26,000 Kgf

30,000 Kgf

35,000 Kgf

37,000 Kgf

최대 적재 중량

16 Ton (Opton 25 Ton)

설치 요소 면적

8,000×4,500 mm

10,400×4,500 mm

14,000×5,000 mm

14,500×5,500 mm

15,000×6,000 mm
