제품명 구형파 전원공급장치
모델명 VSQ-2500
시리즈 제품소개
카탈로그
제품소개

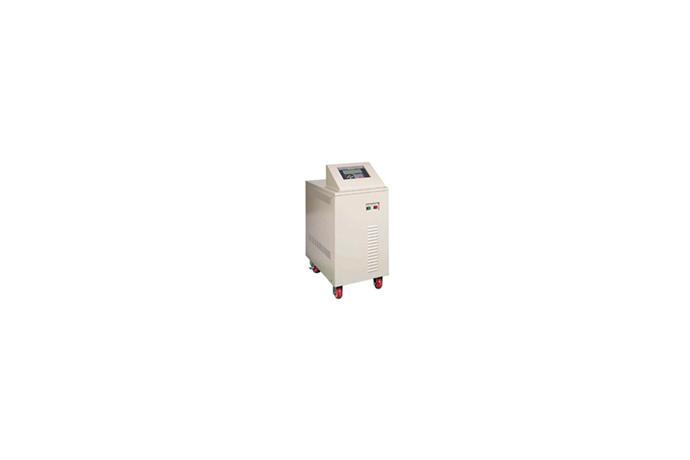

신우전원기술(주) 구형파 전원공급장치 VSQ-2500

품명 구형파 전원 공급장치 (SQUARE WAVE POWER SUPPPLY)
모델명 V S Q - 2500
개요

구형파 전원 공급장치란 일반적인 교류 전원과 같은 정현파형을 출력하는 것이 아니라

음극성 양극성이 서로 시간축이 같은 사 각의 구형파를 출력하는 장치이다.

적용 PDP Negative & Postive Sustain Driver
Glow discharge in sub-torr Vacuum Chamber
특,장점

- Full Bridge X-Y Sustain 회로를 확장하여 Negative 출력이 가능한 설계

- 제어기능(전압조절, 주파수 조절, Duty 조절)을 가지고 있다.

- 전기 광학적 특성 측정 실험, 저압 글로우 방전실험에 매우 적합하다.

- Bipolar 또는 Unipolar 의 출력형태가 모두 가능하다.

- 출력 과부하나 단락시 시스템의 안정을 위한 3중 과부하 방지 회로가 장착내장



항목

성능 및 특성

 일반적 특성

 냉각방식

 강제풍냉식

 사용정격

 100% 연속사용





 입력

 상수

 단상

 정격전압

 220V

 전압변동범위

 ±10%

 주파수

 60Hz ±5%

 출력

 역율

 0.8 Lag

 출력파형

 구형파(Square Wave)

 정격전압

 -500V ~ 500V

 정격용량

 15A

 주파수

 20KHz ~ 250KHz

 외부제어

 VOLTAGE, FREQUENCY, DUTY, RATIO
