  • (주)신일밸브

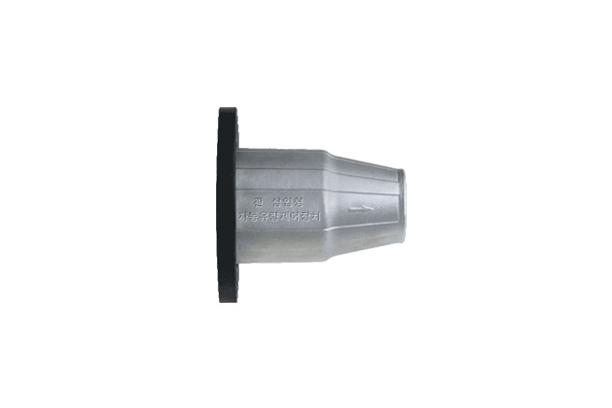

    관 삽입형 자동유량 제어장치
    모델
    SI-1210
    시리즈
    관 삽입형 자동유량 제어장치

    제품 소개

    관 삽입형 자동유량제어장치 10kgf/cm² [1MPa]

    대형 수도계량기실의 단관 내부에 삽입하여 기존 배관 구조 변경 없이 저렴한 비용으로 유량제어를 효과적으로 할 수 있는 장치이다.




    특징

    급수 여건상 대형 수도계량기의 보증 유량을 초과하는 과유량 유입으로 대형 수도계량기의 고장이 지속적으로 발생 되는 바, 계량기실 관로에 기존 배관라인 구조 변경 없이 간단하게 설치 할 수 있는 유량제어장치이다. 스프링의 특성 종류별로 원하는 유량제어 설정이 가능하다.

    장치내부에 다수의 유로홈을 설계하여 유량흐름에 의한 소음발생을 최소화하였다.(특허등록)

    삽입부 고무패킹은 몸통과 일체형으로 압착 제조하여 편리성을 강화 하였다.

    전체 부품이 스테인리스스틸로 되어 있어 내식성이 우수하여 반 영구적으로 사용이 가능하고 매우 실용적이며 자재 및 인건비가 절감이 되어 경제성이 우수하다




    사양

    형식NO

    SI-1210

    적 용 유 체

    냉ㆍ온수

    적 용 압 력

    MAX, 1Mpa(10kgf/㎠)

    적 용 온 도

    0°C~80°C

    내 압 시 험

    수압 MAX, 2Mpa(20kgf/㎠)

    접 속 방 식

    관 삽입형 플랜지

    차 압 범 위

    2.0 ~ 4.0kgf/㎠

    유 량 성 능

    계량기 구경별 최대 보증 유량의 80% (±10%)

    BODY

    SSC13 (스테인리스 스틸)

    DISC

    SSC13 (스테인리스 스틸)

    SPRING

    STS 304

    PACKING

    NBR or EPDM





    단면도





    치수

    UNIT : mm

    형식NO

    SI-1210

    SIZE

    L

    H

    H1

    H2

    80A (3")

    125.0

    133.0

    79.0

    12.0

    100A (4")

    175.0

    153.0

    102.0

    12.0

    150A (6")

    236.0

    209.0

    152.0

    15.0





    유량 성능 시험값

    ※ KSB 2101 밸브용량계수 시험방법

    구분

    1차 압력(인입)

    (kgf/㎠)

    2차 압력(토출)

    (kgf/㎠)

    차압

    (kgf/㎠)

    순시유량

    (ton/hr)

    80mm

    4.0

    0.5

    3.5

    79.1

    4.0

    1.0

    3.0

    75.1

    4.0

    1.5

    2.5

    72.4

    4.0

    2.0

    2.0

    72.0

    4.0

    2.5

    1.5

    69.2

    100mm

    4.0

    0.5

    3.5

    137.0

    4.0

    1.0

    3.0

    127.0

    4.0

    1.5

    2.5

    127.0

    4.0

    2.0

    2.0

    129.0

    4.0

    2.5

    1.5

    125.5

    150mm

    4.0

    0.5

    3.5

    208.0

    4.0

    1.0

    3.0

    206.0

    4.0

    1.5

    2.5

    203.0

    4.0

    2.0

    2.0

    200.0

    4.0

    2.5

    1.5

    96.0
