  • (주)신일밸브

    G·S밸브 S형
    모델
    SI-503, SI-504
    시리즈
    G.S 밸브

    제품 소개

    G·S밸브 "S"형 10kgf/cm² ,20kgf/cm² [1MPa],[2MPa]

    밸브와 스트레이너 기능을 동시에 갖춘 밸브로서 초경량이며 배관 공간과 공수를 최대한 줄여 설치할 수 있다.


    실용신안 등록







    특징

    GS밸브 G형에 비하여 크기가 작고 경량이기때문에 취급이 간편하고, 대구경(450mm)까지 생산이 가능하다.

    밸브의 Indicator가 부착되어 개폐 상태를 쉽게 확인할 수 있고 유량 조절도 가능하다.

    여과망의 개구 면적을 입구 면적의 2.5배 이상으로 하여 압력 손실이 적다.

    Cover를 분해하지 않고도 스크린 내부의 이물질을 수시로 제거할 수 있는 편리한 기능도 있다. (주문사양 12페이지참조)

    SI-504 제품은 고온 고압에 견딜 수 있도록 안전율을 고려하여 충분한 두께로 제작되었고 지역 난방 공사 시 방에 적합하도록 Body, Cover의 조립부위를 볼트, 너트로 조립하여 장기간 경과 후에도 분해 조립이 편리하다.





    사양
    형식NOSI-503SI-504
    적 용 유 체냉ㆍ온수, Oil, 증기(주문사양)
    적 용 압 력MAX, 1Mpa(10kgf/㎠)MAX, 2Mpa(20kgf/㎠)
    적 용 온 도0℃ ~ 120℃(120°C 초과 ~ 220°C 주문사양)
    내 압 시 험수압 MAX, 2Mpa(20kgf/㎠)수압 MAX, 3Mpa(30kgf/㎠)
    접 속 방 식KS 10K FF, ANSI 플랜지(주문사양)KS 20K RF, ANSI 플랜지(주문사양)



    BODYCAST IRON or DUCTILE IRONDUCTILE IRON
    COVERCAST IRON or DUCTILE IRONDUCTILE IRON
    SCREENSTS304
    DISCCAST IRON and TEFLONSTS420J2
    SEATBRONZE or BRASSSTS 304





    단면도





    치수
    UNIT : mm

    형식 NO

    SI-503

    SI-504

    SIZE

    L

    H

    d

    타공크기

    L

    H

    d

    타공크기

    40A(11/2")

    244

    229

    Rc1/2"

    φ1.0

    244

    242

    Rc3/8"

    φ1.0

    50A (2")

    244

    226

    Rc1/2"

    φ1.0

    244

    280

    Rc3/8"

    φ1.0

    65A (21/2")

    284

    238

    Rc1/2"

    φ1.2

    284

    238

    Rc1/2"

    φ1.2

    80A (3")

    327

    274

    Rc1/2"

    φ1.2

    327

    274

    Rc3/4"

    φ1.2

    100A (4")

    366

    380

    Rc1/2"

    φ1.2

    370

    390

    Rc3/4"

    φ1.2

    125A (5")

    430

    447

    Rc3/4"

    φ1.5

    449

    478

    Rc3/4"

    φ1.5

    150A (6")

    505

    521

    Rc3/4"

    φ1.5

    519

    511

    Rc1"

    φ1.5

    200A (8")

    590

    624

    Rc3/4"

    φ2.5

    628

    647

    Rc1"

    φ2.5

    250A (10")

    672

    824

    Rc1"

    φ3.0

    699

    823

    Rc1"

    φ3.0

    300A (12")

    746

    877

    Rc1"

    φ3.0

    784

    877

    Rc1"

    φ3.0

    350A (14")

    828

    990

    Rc1"

    φ3.0

    864

    985

    Rc1"

    φ3.0

    400A (16")

    920

    1050

    Rc1"

    φ3.0

    952

    1050

    Rc1"

    φ3.0

    450A (18")

    1038

    1075

    Rc1 1/4"

    φ3.0

    1070

    1182

    Rc1 1/4"

    φ3.0


    ※ 메쉬(MESH)망은 주문생산.

    생산 제품

    G.S 감압밸브

    G·S 감압밸브 균압방지용
    SI-809, SI-810
    G·S 감압밸브 파일롯트 식
    SI-806, SI-807

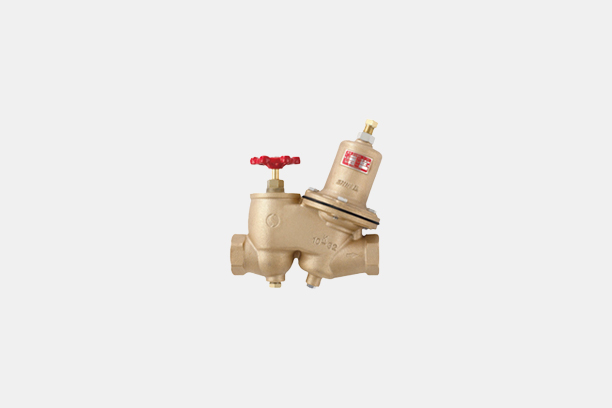

    G·S 감압밸브 나사식
