  • (주)신일밸브

    G·S 밸브 G형 20kgf/cm²
    모델
    SI-505, SI-507
    시리즈
    G.S 밸브

    제품 소개

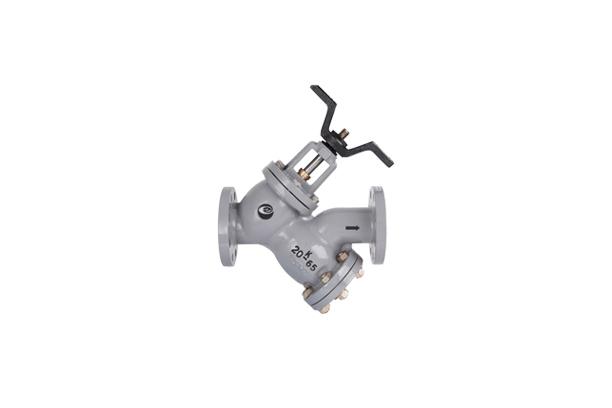

    G·S 밸브 "G"형 20kgf/cm² [2MPa]

    밸브와 스트레이너 기능을 동시에 갖춘 밸브로서 고온고압에 견딜 수 있도록 충분한 두께로 설계되어 있는 제품이다.


    미국 특허 등록
    실용신안 등록
    디자인 등록


    ※ 위생안전기준인증제품은 에폭시수지분체도장 제품과 스테인리스제품 입니다.
    ※ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)









    특징

    지역난방공사시방에 적합하도록 Body와 여과망 덮개의 조립부위를 볼트, 너트로 조립하여 장기간 경과후에도 분해 조립이 편리하다.

    Bonnet의 구동부위 패킹을 그라파이트(Graphite SI-505)로 사용하여 고온 고압에 견딜 수 있도록 하였으며 특수 설계가 되어 있어 장기간 사용하여도 누설이 없고 작동이 매우 원활하다.(밸브의 파워 핸들)

    SI-507은 Bonnet가 O.S & Y식으로 제작되어 있어 밸브의 열림을 쉽게 확인할 수 있다.

    (※소화용 탬퍼 스위치 부착형도 주문사양으로 생산됨.별도가격,SI-507)


    ▶ 급수,급탕 Line에 적합한 스테인리스 스틸제품도 생산됨.(SI-505)

    ▶ 에폭시수지 분체 도장 제품도 생산됨.(SI-507)

    ▶ 에폭시 도장 제품은 냉수에만 사용가능함.(0°C~30°C)




    사양

    형식 NO

    SI-505

    SI-507

    적 용 유 체

    냉ㆍ온수, Oil, 증기(주문사양)

    적 용 압 력

    MAX, 2Mpa(20kgf/㎠)

    적 용 온 도

    0℃ ~ 120℃(120°C 초과 ~ 220°C 주문사양)

    내 압 시 험

    수압 MAX, 3Mpa(30kgf/㎠)

    접 속 방 식

    KS 20K RF, ANSI 플랜지(주문사양)

    BODY. COVER

    SSC13(스테인리스 스틸)

    GCD or CAST STEEL

    BONNET

    STS304

    GCD or CAST STEEL

    SCREEN

    STS304

    DISC

    STS420J2 or GCD450

    SEAT

    STS 304

    BRONZE or BRASS





    단면도





    치수

    형식NO

    SI-505

    형식 NO

    SI-507

    SIZE

    L

    H1

    H2

    d

    타공크기

    SIZE

    L

    H1

    H2

    d

    타공크기

    15A(1/2")

    161

    93

    135

    Rc3/8"

    Ø0.8

    65A(21/2")

    354

    193

    312

    Rc1/2"

    Ø1.2

    20A (3/4")

    178

    93

    140

    Rc3/8"

    Ø0.8

    80A(3")

    404

    207

    334

    Rc1/2"

    Ø1.2

    25A(1")

    206

    113

    151

    Rc3/8"

    Ø0.8

    100A (4")

    448

    244

    349

    Rc1/2"

    Ø1.2

    32A(11/4")

    232

    114

    165

    Rc1/2"

    Ø1.0

    125A (5")

    520

    293

    408

    Rc3/4"

    Ø1.5

    40A(11/2")

    252

    143

    188

    Rc1/2"

    Ø1.0

    150A(6")

    597

    339

    440

    Rc3/4"

    Ø1.5

    50A(2")

    289

    160

    212

    Rc1/2"

    Ø1.0

    200A(8")

    708

    413

    551

    Rc3/4"

    Ø2.5

    65A(21/2")

    352

    193

    330

    Rc1/2"

    Ø1.2

    250A(10")

    851

    467

    607

    Rc1" .

    Ø3.0

    80A(3")

    404

    207

    357

    Rc1/2"

    Ø1.2

    100A(4")

    448

    244

    375

    Rc1/2"

    Ø1.2


    ※ 메쉬(MESH)망은 주문생산.
