  • (주)신일밸브

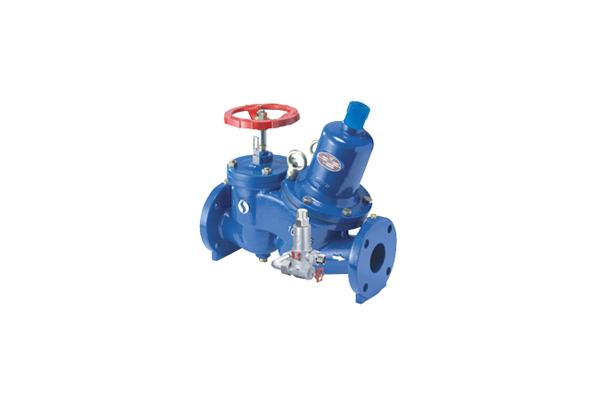

    G·S 감압밸브 균압방지용
    모델
    SI-809, SI-810
    시리즈
    G.S 감압밸브

    제품 소개

    G·S 감압밸브 균압방지용 10kgf/cm²[1MPa], 20kgf/cm²[2MPa]

    지 에스 감압밸브 몸체의 2차측에 릴리프 밸브를 별도 부착하여 3차측의 상승 압력을 효과적으로 해소한다.






    특징

    소방용 감압밸브에 별도의 바이패스 배관을 구성하여 릴리프 밸브를 설치하지 않고 지 에스 감압밸브 몸체의 2차측에 소구경 릴리프 밸브를 설치파하여 압력 변화에 의한 2차측압력 상승을 릴리프 밸브를 설치하여 시스템의 압력 변화에 의한 2차측 압력 상승을 릴리프 밸브를 통해 압력을 효과적으로 해소 시킬 수 있다. (균압방지)

    릴리프 밸브에는 스트레이너가 내장되어 이물질로 인한 오작동을 방지할 수 있고 청소가 용이하다.

    ※ 소방 시스템에서 실제로 화재가 발생하지 않는다면 감압밸브의 2차측은 항상 일정한 압력으로 유지되고 있어야 한다.

    그러나, 다음과 같은 -소방용수 1차측(공급측) 라인의 압력변화. -감압밸브의 누설에 의한 압려상승, -감압밸브 작동 후 발생할 수 있는 압력상승.

    문제점으로 인해 2차측의 압력은 설정 압력으로 유지되지 못하고 오랜시간 후에는 감압밸브 1,2차측의 압력이 같아지는 동압상태가 된다.

    이 문제점을 릴리프 밸브 부착형 지 에스 감압밸브를 설치하여 해결하면 된다.

    (※ 소화용 탬퍼스위치 부착형은 주문사양으로 생산됨. 별도가격)
    (※ 압력조절 범위 13kgf/㎠이상 제품은 별도 가격.)




    사양

    형식 NOSI-809
    적 용 유 체냉ㆍ온수
    적 용 압 력MAX, 1Mpa(10kgf/㎠)MAX, 2Mpa(20kgf/㎠)
    적 용 온 도0˚C ~ 80˚C (MAX,120˚C 주문사양)
    최소작동차압0.5 kgf/㎠
    압력조절범위0.5~5 kgf/㎠, 4~7 kgf/㎠ (7~14 kgf/㎠ 주문사양)
    최소조절유량적용유량의 5%
    접 속 방 법KS관용테이퍼나사(Rc)KS 10K / 상수도용 플랜지KS 20K / 상수도용 플랜지
    내 압 시 험수압 MAX, 20kgf/㎠수압 MAX, 40kgf/㎠




    치수

    형식NO

    SI-806,807,809,810

    SIZE

    L

    H

    H1

    타공크기

    50A (2")

    396.0

    257.5

    367.0

    Ø1.0

    65A (21/2")

    420.0

    271.0

    357.0

    Ø1.2

    80A (3")

    452.0

    331.0

    381.0

    Ø1.2

    100A (4")

    539.0

    359.5

    412.0

    Ø1.2

    125A (5")

    655.0

    447.0

    616.0

    Ø1.5

    150A (6")

    746.0

    517.0

    603.0

    Ø1.5

    200A (8")

    842.0

    596.0

    769.0

    Ø2.5
