  • 서암기계공업(주)

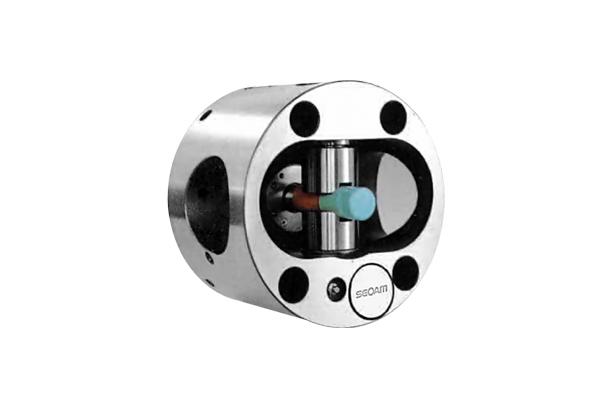

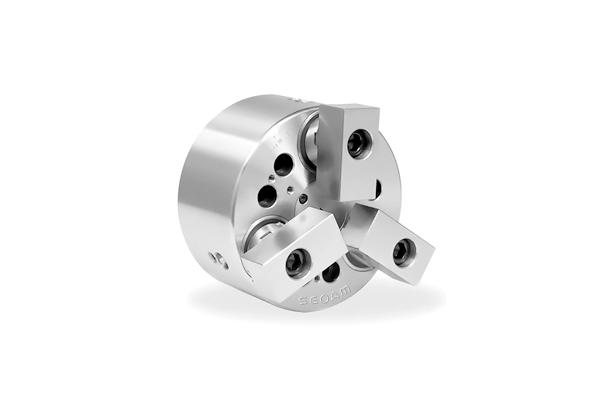

    스러스트 로드 인덱스 척 (SM-HSRD)
    모델
    SM-HSRD 255
    시리즈
    특수 척 / 스폐셜 척

    제품 소개

    특징

    • 가공물의 4면 또는 8면을 1회 CLAMP하여 가공 완료 하는 용도.

    • 기계의 SPINDLE이 회전 중에도 90° 또는 45° 씩 자동으로 INDEXING 가능.

    • HSR MODEL에 LOCATOR를 추가로 설치하여 가공물의 위치를 결정해주는 기능.

    • LOCK PLUNGER의 기능이 있어 강력한 드릴 가공 가능.



    도면 이미지




    제원 및 사양

    사양표

    사양
    형식
    주축규격중량Gd moment of inertia
    SM-HSRD 255ASA No.6258.82(0.90)
    사양
    형식
    파악력Main spindle bore speed
    SM-HSRD 25512.45(1270)Over 45



    치수표

    항목
    형식
    ACDEFGHIJ
    SM-HSRD 255225103154351196359646
    항목
    형식
    KLMNRSTBro
    SM-HSRD 255581515401334-M1241185
