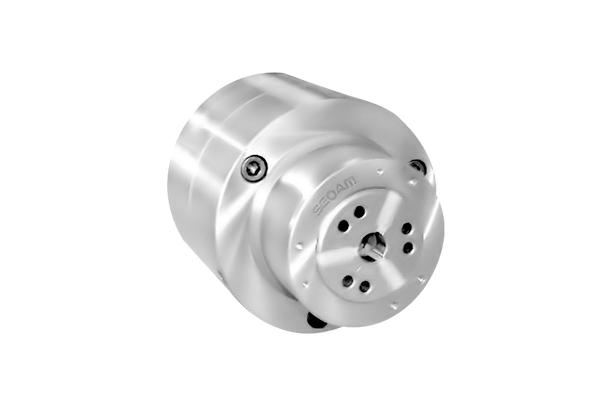

외경용 루버 콜렛 척 (SM-RBC)

모델명

SM-RBC 32

시리즈

특수 척 / 스폐셜 척

전체보기시리즈 전체보기

자료

구매정보

서암기계공업(주)

정밀기어 생산업체, 기어류, 척류, 실린더, 커빅커플링, 감속기 등 공작기계 부품

연락처

062-960-5000

이메일

master@smilte.co.kr

상품정보에 문제가 있나요?

정보수정 / 삭제요청

코머신은 제품 판매자가 아닙니다.법적고지 및 안내

제조사

서암기계공업(주)[바로가기]

제품 타입

기계

브랜드

SKU

126713

제품명

외경용 루버 콜렛 척 (SM-RBC)

모델명

SM-RBC 32, SM-RBC 50, SM-RBC 65, SM-RBC 90

사이즈

중량

제품 상세 정보

특징

• COLLET은 3개의 조각이 고무로 접합되어 있으며, 외경 CLAMP 용도의 척.

• COLLET 파손이 적어 수명이 길고, 고정밀도의 동심도를 얻을 수 있음.

• 기종 교환 시간이 다른 모델의 COLLET CHUCK에 비해 짧음.

도면 이미지

제원 및 사양

사양표

사양 형식	파악경(최대)	파악경(최소)	허용 실린더력	최대 정적파악력	최고 사용회전수
SM-RBC 32	32	7	14.7(1500)	39.2(4000)	4500
SM-RBC 50	50	12	24.5(2500)	68.7(7000)	4000
SM-RBC 65	65	16	39.2(4000)	117.8(12000)	3300
SM-RBC 90	90	30	47.1(4800)	147.2(15000)	2500

사양 형식	중량	GD2	Collet Range	Cylinder Stroke
SM-RBC 32	6.8	0.59(0.060)	1.4	4
SM-RBC 50	13.3	1.86(0.19)	1.4	4
SM-RBC 65	34	6.96(0.71)	1.4	4
SM-RBC 90	55	19.6(2.00)	1.4	4

Dimension

항목 형식	A	C	D	E	F	H
SM-RBC 32	165	130	6-M10	18	M42XP1.5	103
SM-RBC 50	165	130	6-M10	18	M55XP2.0	103
SM-RBC 65	180	150	6-M12	18	M75XP2.0
SM-RBC 90	210	180	6-M12	18	M78XP2.0	133

항목 형식	K	Bro	G MAX	G MIN	J MAX	J MIN
SM-RBC 32	M24XP3.0	150	21.5	18.5	39	36
SM-RBC 50	M24XP3.0	150	21.5	18.5	39	36
SM-RBC 65	M30XP3.0	170	30.0	27.0	43	40
SM-RBC 90	M30XP3.0	200	32.0	29.0	48	45
