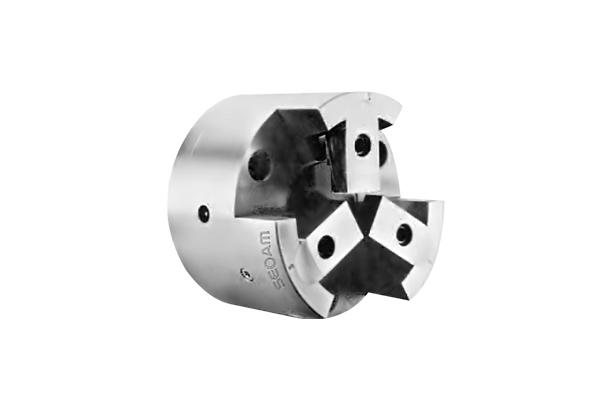

3-죠 외경용 핀아버 척 (SM-OPA)

모델명

시리즈

특수 척 / 스폐셜 척


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

제조사/판매자에게 문의 바랍니다.


062-960-5000

제품 상세 설명

특징

• 가공물의 사상 공정에 사용되는 외경 CLAMP 용도의 척.

• 가공물을 끌어 당기며 CLAMP하므로 평행도가 중요할 때 사용.

• DRAW DOWN CHUCK보다 더 고정도의 동심도를 얻을 수 있음.



도면 이미지




제원 및 사양

사양표

사양
형식
죠 스트로크(직경)플런져 스트로크허용 실린더력최대 정적파악력최고 사용회전수
SM-OPA 803.4811.7(120054(55004000
SM-OPA 1004.21019.6(2000)92.2(9400)3600
SM-OPA 1804.21029.4(3000)137.4(1400003000
SM-OPA 2304.21039.2(4000)176.7(18000)2500

사양
형식
중량Gd moment of inertia적용실린더Gripping Dia Pin Arbor jawGripping Dia top jaw
SM-OPA 8080.66(0.067)YAS-8065~8015~60
SM-OPA 100161.96(0.2)YAS-10086~10020~80
SM-OPA 1804614.01(1.43)YAS-125150~180100~145
SM-OPA 2307034.3(3.5)YAS-150-120~200



치수표

항목
형식
ABDEFGH
SM-OPA 80130100245103723-M8
SM-OPA 100162130307130903-M12
SM-OPA 1802502104571651103-M16
SM-OPA 2303202705072001306-M16

항목
형식
JLMCroK MAXK MIN
SM-OPA 80M12142560128
SM-OPA 100M16143680128
SM-OPA 180M18283680188
SM-OPA 230M2028361202313
