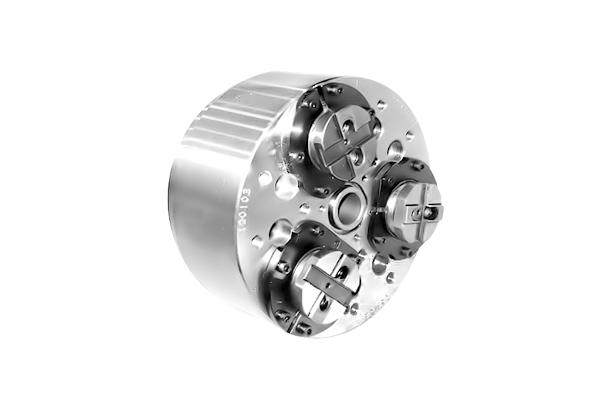

스윙 볼 록 파워 (SM-CBL)
모델명
시리즈
특수 척 / 스폐셜 척
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
특징
• 가공되지 않는 단조품 또는 주물 가공물을 CLAMP하는 용도의 척이며, 클램프력이 강함.
• 가공물의 구배면 10º CLAMP도 가능하며 JAW가 좌우로 5º의 자동 지향 기능이 있음.
도면 이미지
제원 및 사양
사양표
사양 형식 | 죠 스트로크(직경) | 플런져 스트로크 | 파악경(최대) | 파악경(최소) | 허용 실린더력 |
| SM-CBL 06 | 9.2 | 15 | 120 | 12 | 26.5(2700) |
| SM-CBL 08 | 9.2 | 15 | 150 | 16 | 33.3(3400) |
| SM-CBL 10 | 12.4 | 20 | 205 | 50 | 44.1(4500) |
| SM-CBL 12 | 12.7 | 20 | 240 | 63 | 56.9(5800) |
| SM-CBL 15 | 15.6 | 25 | 310 | 75 | 68.7(7000) |
사양 형식 | 최대 정적파악력 | 최고 사용회전수 | 중량 | Gd moment of inertia | 적용실린더 | |
| SM-CBL 06 | 44.1(4500) | 4000 | 17.6 | 2.65(0.27) | YAS-100 | |
| SM-CBL 08 | 56.9(5800) | 3500 | 27 | 5.88(0.6) | YAS-125 | |
| SM-CBL 10 | 72.6(7400) | 3000 | 34 | 10.39(1.06) | YAS-125 | |
| SM-CBL 12 | 87.3(8900) | 2500 | 70 | 30.18(3.08) | YAS-125 | |
| SM-CBL 15 | 108.9(11100) | 2000 | 140 | 96.73(9.87) | YAS-150 |
Dimension
항목 형식 | A | B | C | D | E | H | J | K | L | M | N |
| SM-CBL 06 | 180 | 135 | 104.77 | 82.565 | 81 | 2.54\' | 2.39\' | 81 | 15 | 9 | 20 |
| SM-CBL 08 | 210 | 180 | 133.35 | 93 | 2.26\' | 2.19\' | 93 | 20 | 10 | 22 | |
| SM-CBL 10 | 254 | 180 | 133.35 | 106.375 | 110 | 2.46\' | 2.39\' | 110 | 23 | 10 | 26 |
| SM-CBL 12 | 304 | 225 | 171.45 | 139.72 | 114 | 2.39\' | 2.32\' | 114 | 23 | 11 | 29 |
| SM-CBL 15 | 381 | 280 | 235 | 196.869 | 149 | 2.29\' | 2.28\' | 149 | 32 | 13 | 34 |
항목 형식 | O | P | R | S | T MAX | T MIN | U | W | X | F MAX | F MIN | |
| SM-CBL 06 | 35 | 20 | 7.5 | 15 | 32.5 | 17.5 | 38 | M16 | 6-M10 | 54.2 | 49.6 | |
| SM-CBL 08 | 40 | 22 | 6 | 16 | 32.5 | 17.5 | 38 | M18 | 6-M12 | 63.2 | 58.6 | |
| SM-CBL 10 | 45 | 26 | 8 | 16 | 45 | 25 | 46 | M24 | 6-M12 | 76 | 69.8 | |
| SM-CBL 12 | 50 | 29 | 9 | 18 | 57 | 37 | 50 | M27 | 6-M16 | 93.1 | 86.75 | |
| SM-CBL 15 | 60 | 34 | 10 | 22 | 59.5 | 34.5 | 50 | M27 | 6-M20 | 121.9 | 114.1 |
