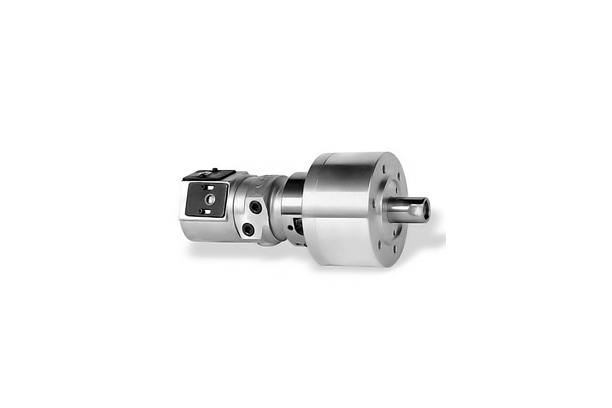

특징
• 복합적인 구조 : YAS형 실린더에 체크밸브 내장 및 근접스위치를 부착하는 복합적인구조(YASC + YASP Type)입니다.
• 소형 경량화 : YAS형 실린더를 기본사양으로 제작되어 고장이 없고, 고속회전시에도 안정성이 탁월합니다.
• 고성능 · 고품질 : 체크밸브가 내장되고 근접스위치를 부착하도록 고려한 구조로 성능 및 품질이 우수합니다.
• 작동범위 확보 : 작동범위가 표준형 YAS 실린더의 1.5배 이상으로 작동범위가 크게 요구하는 경우에 사용 가능합니다.
도면 이미지
제원 및 사양
형식 번호 표시
사양표
사양 형식 | 주문번호 | 최고 사용회전수 | 중량 | Gd moment of inertia | 실린더내경 | 피스톤스트로크 | 피스톤 단면적(압축) |
YASTL-200 | 2ASTL20 | 5500 | 24 | 0.42(0.05) | 200 | 50 | 330 |
사양 형식 | 피스톤 단면적(인축) | 실린더 추력(압축) | 실린더 추력(인축) | 최고 사용 유압력 | 총 드레인 량 | 적용척 | |
YASTL-200 | 306 | 121.6(12404) | 112.8(11505) | 40.8 | 1.0 | CAS-15,18,21,24,32 |
치수표
항목 형식 | C | D | E | F | G | L0 | L1 | L2 |
YASTL-200 | 245 | 145 | 120 | 55 | 37 | 336.5 | 238.5 | 220 |
항목 형식 | L3 | L4 | L5 | L6 | L7 Max | L7 Min | T1 | T2 | |
YASTL-200 | 137 | 37 | 209.5 | 60 | 80 | 30 | 6-M16 | M36XP4.0 |
