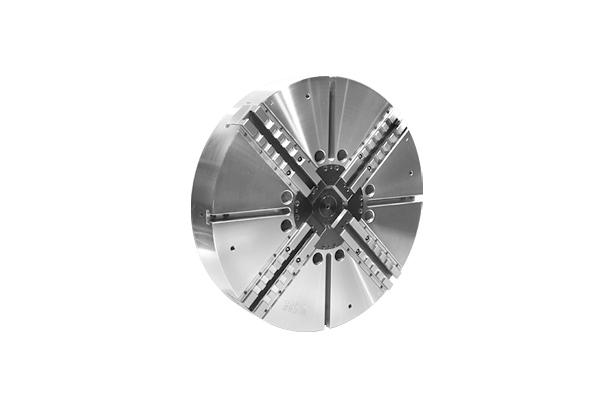

4-죠오 고속중실형 파워척 (CASF)
모델명
CASF-40HC
시리즈
척 / 중실형
자료
DRAWING-SEOAM-4-JAW CLOSED CENTER POWER CHUCK-CASLF-32
구매정보
provider logo
서암기계공업(주)

정밀기어 생산업체, 기어류, 척류, 실린더, 커빅커플링, 감속기 등 공작기계 부품

연락처
062-960-5000
이메일
master@smilte.co.kr
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매의 당사자가 아닙니다.
제조사
서암기계공업(주)[바로가기]
브랜드
-
SKU
126668
제품명
4-죠오 고속중실형 파워척 (CASF)
모델명
CASF-40HC, CASLF-32
사이즈
-
중량
-
제품 상세 정보

특징

• 높은 파악력 : 4개의 죠오를 이용하여 공작물을 파악함으로 파악력이 크므로 강력절삭이 가능합니다.

• 고성능 · 고정도 : CAS 파워척과 동일한 구조로 성능 및 품질이 우수하며, 부착부 및 교환부품의 호환이 가능합니다.

• 스핀들 직장형 : CASL형은 국제표준 A형 스핀들 규격을 적용하여 스핀들에 직접 부착이 가능합니다.



도면 이미지





제원 및 사양


형식 번호 표시




사양표

사양
형식
주문번호주축규격죠 스트로크(직경)미세조정형(반경)플런져 스트로크파악경(최대)파악경(최소)허용 실린더력
CASLF-321ASLF32-30.6-38800211120(11760)
CASF-40HC1ASG40HC-4630571000187180(18348)

사양
형식
최대 정적파악력최고 사용회전수중량Gd moment of inertia적용실린더적용하드죠적용소프트죠
CASLF-32215(21070)65034123.8(2.43)YAS,C,P,T-200HJ-32A1SJ-32A1
CASF-40HC320(32653)50071091(9.28)YAST-245, YAST-250SHJ-40A2SJ-40A2



치수표

항목
형식
ABCFGHJKLMN MaxN MinO Max
CASLF-328001503806-330.2-8-M243176.210185.7-
CASF-40HC10001805208-463.6-8-M243276.2207154-

항목
형식
O MinP MaxP MinQRSTUVWXYZ
CASLF-32-35-37525.5608M30X3.5-5211483165
CASF-40HC-32-2511030680M36X4.0-60-110270
