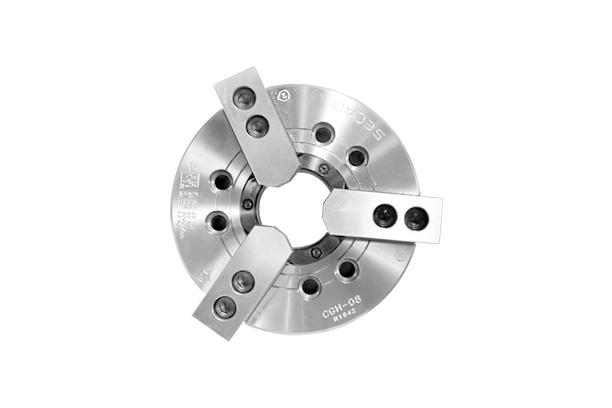

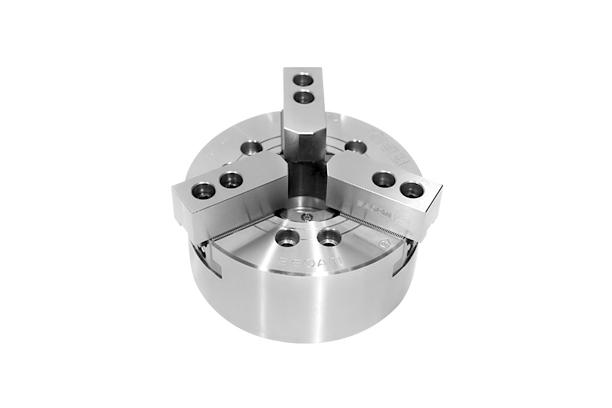

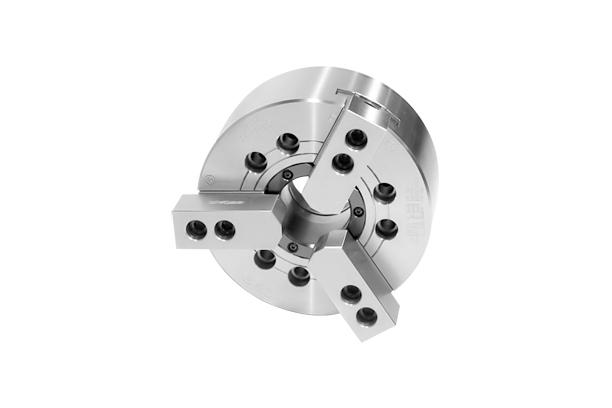

제품 상세 정보
Features
• 관통경 확대 : 훨씬 커진 관통경은 동급 최대 크기로 바-피더 작업등 가공의 폭이 한차원 높아졌습니다.
• 경량화 실현 : 중량을 감소하여 설비의 부하를 줄였으며 단속(斷續)작업과 정역(正逆)운전시 효율을 높여 줍니다.
• 고성능 · 고정도 : CAH 파워척과 동일한 구조로 성능 및 품질이 우수하며, 부착부 및 교환부품의 호환이 가능합니다.
• 스핀들 직장형 : CGHA형은 국제표준 A형 스핀들 규격을 적용하여 스핀들에 직접 부착이 가능합니다.
도면 이미지
제원 및 사양
형식 번호 표시
사양표
사양 형식 | 주문번호 | 주축규격 | 관통경(직경) | 죠 스트로크(직경) | 플런져 스트로크 | 파악경(최대) | 파악경(최소) | 허용 실린더력 |
| CGH-06 | 1GH06 | A2-5 | 53 | 5.5 | 13 | 169 | 13 | 25(2550) |
| CGH-08 | 1GH08 | A2-6 | 66 | 7.6 | 18 | 210 | 11 | 38(3900) |
| CGH-10 | 1GH10 | A2-8 | 82 | 8.5 | 20 | 254 | 31 | 50(5100) |
| CGH-12 | 1GH12 | A2-11 | 10.2 | 10.2 | 24 | 315 | 45 | 55(5610) |
사양 형식 | 최대 정적파악력 | 최고 사용회전수 | 중량 | Gd moment of inertia | 적용실린더 | 적용하드죠 | 적용소프트죠 | |
| CGH-06 | 60(6120) | 6000 | 11.9 | 2.26(0.23) | YSGH-06 | HJ-06T1 | SJ-06T1 | |
| CGH-08 | 94(9597) | 5000 | 23 | 5.59(0.57) | YSGH-08 | HJ-08T1 | SJ-08T1 | |
| CGH-10 | 120(12240) | 4500 | 32 | 12.83(1.31) | YGH-10 | HJ-10T1 | SJ-10T1 | |
| CGH-12 | 145(15000) | 3000 | 48 | 2.95 | YSH-15 | HJ-12A1 | SJ-12A1 |
치수표
항목 형식 | A | B | C | F | H | J | K | L | M | N Max | N Min | O Max | O Min |
| CGH-06 | 170 | 81 | 140 | 5 | 104.8 | 53 | 6-M10 | 16 | 20 | 37 | 34.24 | 21 | 8 |
| CGH-08 | 210 | 91 | 170 | 5 | 133.4 | 66 | 6-M12 | 20 | 25 | 46.2 | 42.4 | 23.25 | 10.25 |
| CGH-10 | 254 | 100 | 220 | 5 | 171.4 | 82 | 6-M16 | 17 | 30 | 56.27 | 52.2 | 31 | 12 |
| CGH-12 | 315 | 110 | 300 | 6 | 235 | 103 | 6-M20 | 50 | 30 | 68.64 | 63.54 | 47.75 | 13.75 |
항목 형식 | P Max | P Min | Q | R | S | T | U Max | V | W | X | Y | Z | |
| CGH-06 | 12 | -1 | 31 | 12 | 27 | 2 | M60X2.0 | 3-M6 | 66 | 20 | 33.5 | 72 | |
| CGH-08 | 7 | -11 | 39 | 14 | 27 | 2 | M75X2.0 | 6-M6 | 80 | 30 | 39 | 95 | |
| CGH-10 | 9.5 | -10.5 | 44 | 16 | 27 | 2 | M90X2.0 | 3-M8 | 98 | 30 | 45 | 110 | |
| CGH-12 | 8 | -16 | 49 | 21 | 28 | 2.5 | M112X2.0 | 3-M10 | 124 | 66 | 51.3 | 111 |
