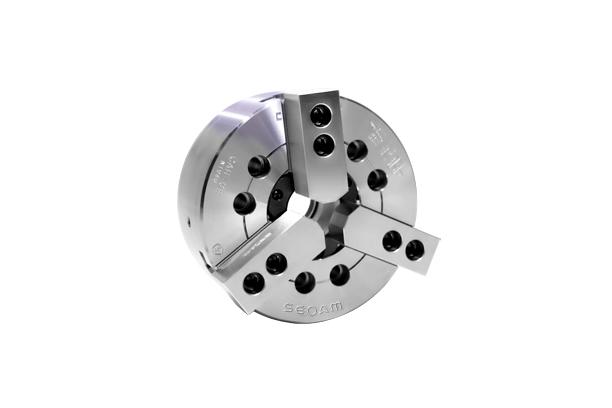

고속중공형 파워척_아답터 부착형 (CAHA)

모델명

CAHA-06

시리즈

척 / 중공형

전체보기시리즈 전체보기

자료

DRAWING-SEOAM-BIG BORE POWER CHUCK_SHORT TAPER-CAHA-06

구매정보

서암기계공업(주)

정밀기어 생산업체, 기어류, 척류, 실린더, 커빅커플링, 감속기 등 공작기계 부품

연락처

062-960-5000

이메일

master@smilte.co.kr

상품정보에 문제가 있나요?

정보수정 / 삭제요청

코머신은 제품 판매자가 아닙니다.법적고지 및 안내

제조사

서암기계공업(주)[바로가기]

제품 타입

기계

브랜드

SKU

126654

제품명

고속중공형 파워척_아답터 부착형 (CAHA)

모델명

CAHA-06, CAHA-08, CAHA-10, CAHA-12, CAHA-15, CAHA-18, CAHA-21, CAHA-24, CAHA-32

사이즈

중량

제품 상세 정보

특징

• 고성능·고정도 : CAH 파워척에 아답터를 부착한 형식으로 성능 및 품질이 동일하며, 부품이 호환됩니다.

• 스핀들 직장형 : 부착부는 국제표준 A형 스핀들 규격을 적용하여 스핀들에 직접 부착이 가능합니다.

• 교체시간 단축 : 부착시 런아웃 정밀도가 유지되므로 척 교체시간을 최소화합니다.

• 부착옵션 용이 : 각종 스핀들 규격에 맞는 아답터를 제작하여 부착할 수 있으므로 적용범위가 넓습니다.

도면 이미지

제원 및 사양

형식 번호 표시

사양표

사양 형식	주문번호	주축규격	관통경(직경)	죠 스트로크(직경)	플런져 스트로크	파악경(최대)	파악경(최소)	허용 실린더력
CAHA-06	1AHA06	A2-5	46	5.5	13	169	13	25(2500)
CAHA-08	1AHA08	A2-6	52	7.6	18	210	11	40(4080)
CAHA-10	1AHA10	A2-8	77	8.5	20	254	31	50(5100)
CAHA-12	1AHA12	A2-8	91	10.2	24	304	34	58(5916)
CAHA-15	1AHA15	A2-11	118	10.6	23	381	30	71(7240)
CAHA-18	1AHA18	A2-11	118	10.6	23	450	30	71(7240)
CAHA-21	1AHA21	A2-11,15	140	10.6	23	530	84	90(9177)
CAHA-24	1AHA24	A2-11,15	165	10.4	23	610	110	90(9177)
CAHA-32	1AHA32	A2-15,20	240	18	34	800	152	100(10193)

사양 형식	최대 정적파악력	최고 사용회전수	중량	Gd moment of inertia	적용실린더	적용하드죠	적용소프트죠
CAHA-06	63(6426)	6000	13.7	2.45(0.25)	YAH-06	HJ-06T1	SJ-06T1
CAHA-08	94(9597)	5000	23.6	6.90(0.71)	YAH-08	HJ-08T1	SJ-08T1
CAHA-10	125(12740)	4200	40	12.65(1.29)	YAH-10	HJ-10T1	SJ-10T1
CAHA-12	147(15000)	3300	64	30.00(3.06)	YAH-12	HJ12A1	SJ12A1
CAHA-15	180(18355)	2500	127	93.55(9.54)	YAH-15	HJ-15T1	SJ-15A1
CAHA-18	180(18355)	2000	178	187.30(19.1)	YAH-15	HJ-15T1	SJ-15A1
CAHA-21	234(23861)	1700	246	362.83(37.0)	YAH-15	HJ-21B1	SJ-21A1
CAHA-24	234(23861)	1400	304	660.94(66.4)	YAH-15	HJ-21B1	SJ-21A1
CAHA-32	240(24464)	1200	547	598.4(61)	YSH-21	-	-

치수표

항목 형식	A	B	C	D	E	F	G	H	J	K	L	M	N Max	N Min
CAHA-06	169	90	140	82.563	15	5	116	104.8	46	6-M10	16	20	33.5	30.7
CAHA-08	210	103	170	106.375	17	5	150	133.4	52	6-M12	18	25	41.7	37.9
CAHA-10	254	113	220	139.719	18	5	190	171.4	77	6-M16	24	30	54.5	50.3
CAHA-12	304	127	220	139.719	18	6	190	171.4	91	6-M16	25	30	62.1	56.7
CAHA-15	381	149	300	196.869	22	6	260	235	118	6-M20	28	43	82	76.7
CAHA-18	450	149	380	196.869	22	6	320	235	118	6-M20	28	43	82	76.7
CAHA-21	530	161	380	285.775	27	6	330.2	330.2	140	6-M22	34	60	98.5	93.2
CAHA-24	610	170	380	285.775	27	6	330.2	330.2	165	6-M22	35	60	108.4	103.2
CAHA-32	800	186	520	285.777	42	6	463.6	463.6	240	6-M24	31	38	153.5	144.5

항목 형식	O Max	O Min	P Max	P Min	Q	R	S	T	U Max	V	W	X	Y	Z
CAHA-06	23	10	27	14	31	12	19	2	M55X2.0	3-M6	60	20	33	66
CAHA-08	27	10	33.5	15.5	39	14	20.5	2	M60X2.0	3-M6	66	30	39	86
CAHA-10	31	12	27.5	7.5	44	16	27	2	M85X2.0	3-M8	94	30	45	108
CAHA-12	45	15	28	4	50	21	28	2	M100X2.0	3-M8	108	30	51	111
CAHA-15	43.8	18.3	33	10	62	22	39	5	M130X2.0	3-M10	139	60	70	165
CAHA-18	73.8	18.3	33	10	62	22	39	5	M130X2.0	3-M10	139	60	70	165
CAHA-21	87.5	21.5	38	15	65	25	39	5	M155X3.0	3-M12	166	80	73	180
CAHA-24	117.5	21.5	47	24	65	25	40	5	M175X3.0	3-M12	187	80	79	180
CAHA-32	190.6	19.5			75	25.5	40	10.4	M250X3.0	3-M12	260	80	83.6	160
