냉각 방식이 기존 공기로 자연 냉각 시키는 AN 방식과 달리 별도의 열교환기(HEAT EXCHANGER)를 설치하여, 강제 공기/액체 순환 방식에 의하여 변압기 열손실의 약 90%를 냉각기에서 소화할 수 있습니다. 이에 따라 변압기 중량 및 사이즈가 동일용량의 AN 방식에 비해 약 30% 감소되어 선박내부의 효율적인 공간 배치가 용이합니다.

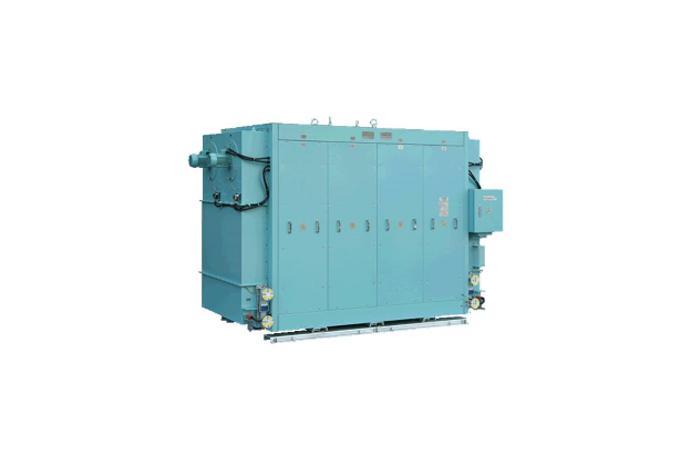

제품설명

주로 LNG CARRIER, DRILL SHIP 등의 까다로운 사양이 요구되는 위상각 변환 변압기에 적용하여 모터 추진용으로 사용되며, 협소한 공간이 요구되는 선박내부의 전원 공급, 접안용, 배전용으로도 제작 됩니다.
산일전기에서 제작하는 AFWF 용 몰드변압기는 , IP44 등급 인증,  다양한 PULSE 부하에 대응, 고조파 내량, 견고한 구조와 우수한 절연성, 수려한 디자인 및 고효율로 고객의 요구사항을 충족시킬 수 있습니다.

▶ PRODUCT RANGE

● 최대 정격용량 : 15MVA

● 최고 정격전압 : 33kV

● 주파수 : 50, 60 Hz

● 상수 : 1상, 3상

● PHASE SHIFT : 5, 7.5, 10, 15deg

● PULSE : 12, 18, 24, 36, 48

● 절연계급 : F, H

● 냉각방식 : AFWF
