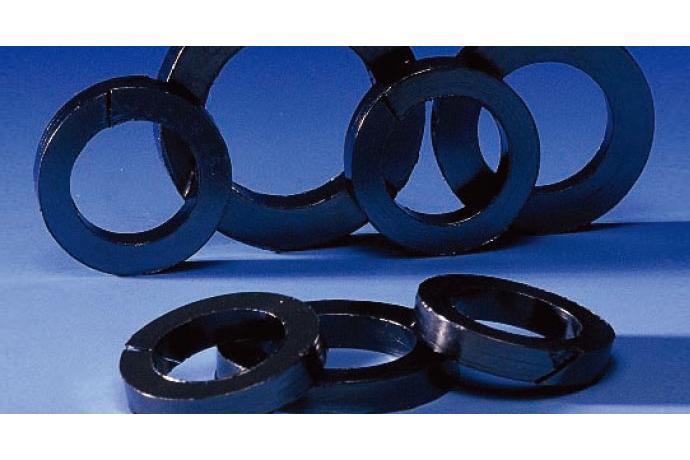

GRAPHITE MOLD PACKING

그라파이트 시트를 일정한 치수로 압축성형 가공한 패킹으로 흑연 자체의 자기 윤활성으로 왕복 및 회전축에 손상을 주지 않고, 저온에서 고온까지 사용영역이 넓으며 완전한 밀봉작용과 보수유지가 간단하다.





Application

Universal and nuclear use, pumps and valves, L.N.G valves and pumps, water steam, chemicals
•Oxidizing services：650℃

SSI 402-VOC | 휘발성 유기화합물(VOC)용 패킹의 구성



휘발성 유기화합물(VOC)용 패킹의 주요 밀봉 구성 재료는 특별히 설계된 Graphite die-formed ring이다.
VOC packing set는 pre-formed된 packing2 set를 사용하여 밀도가 낮은 pre-formed packing과 밀도가 높은 adapt로 이루어져 있다.
이들은 각각 다른 각도를 가지고 있어 압축할 때 stem 외경과 stuffing box 내경이 모두를 밀봉한다.
이렇게 설계된 VOC packing은 가장 낮은 토크로 움직이면서 최대한 밀봉성을 부여하며, 2번째 구성 성분인 packing ring은 carbonyarn이나 INCONEL WIRE MESH입 그라파이트 편조 패킹으로 편조하여 제작되어져 있다.
Spacer는 VOC packing set에 가해지는 압축의 힘을 균일하게 분산시켜 압축을 확실하게 해주는 역할을 한다.
