삼도프레스

삼도프레스

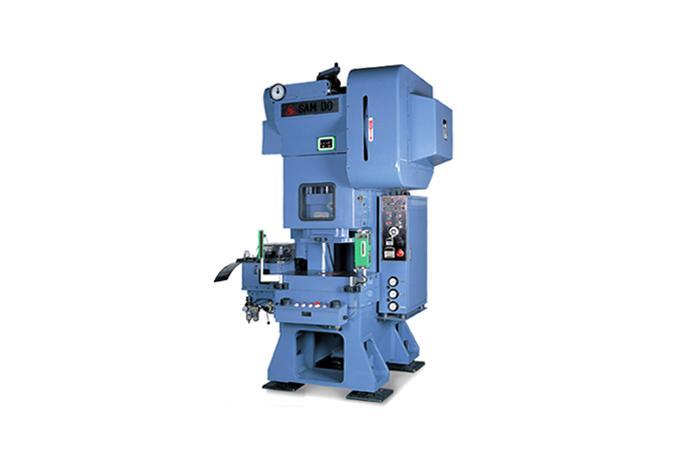

싱글 크랭크 고속 프레스

모델명

시리즈

Accuracy Press


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

대한민국


055-673-6231

제품 상세 설명

SDH SERIES의 특징

- COMPUTER SIMULATION 설계의 의해 최적의 강성을 지닌 주물 타입의 프레임을 적용하여 고정도, 고강성, 고성능을 유지
- 특수강을 사용한 구동축은 Computer 동역학 해석으로 특수 설계하여 기계 구동부의 진동 최소화 및 내구성 향상
- 슬라이드 가이드면에 특수 베어링을 장착, 정도 유지와 금형의 수명연장
- Air Spring을 장착하여 지동 및 소음을 최소화함과 동시에 내구성 향상
- 다이하이트 카운터와 슬라이드 자동조절모터를 장착하여 금형 세팅시간 단축



SDH SERIES Specification

Item / ModelUnitSDH-35SDH-50
능력CapacityTON 3550
스트로크Stroke Length mm203040203050
스트로크수Stroke Per MinuteS.P.M150~150~
350300250300250200
다이하이트Die Heightmm250245240280275265
슬라이드조절량Slide Adjustmentmm4050
샹크홀Shank Hole mmΦ50Φ50
슬라이드면적Side Areamm420×250520×310
볼스터면적Bolster Areamm680×380800×500
볼스터 두께Bolster Thicknessmm105120
주전동기Main MotorKw×p5.5×47.5×4
슬라이드조절모터Slide-Adjust MotorW×p150×4200×4
사용공기압력Air Pressure㎏/㎠55
기계중량Weight(Approx.) TON3.56.0
주요치수Major Dimensions mm1200×1120×2070 1500×1400×2450
