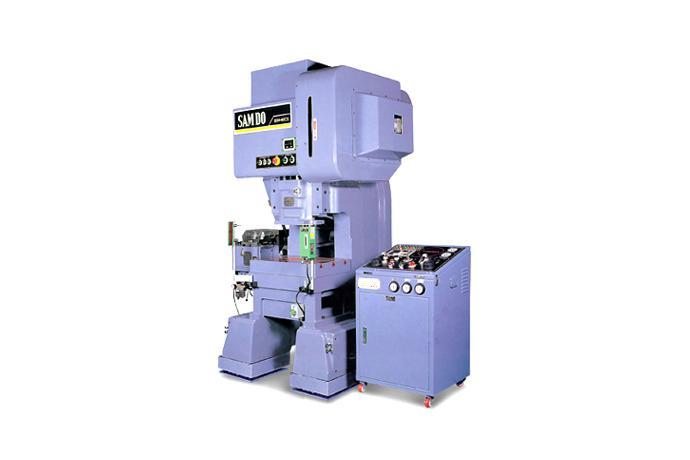

고속 정밀 프레스
모델명
시리즈
Standard Press
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
SDH-CS Series특징
- COMPUTER SIMULATION 설계에 의해 최적의 강성을 지닌 프레임에 의한 고정도, 고강성, 고성능을 유지
- COMPUTER 동역학 해석에 의해 CRANK 및 BALANCE WEIGHT 설계, 구동부의 고속 회전시 발생되는 진동 및 소음을 최소화하여 정숙한 운전 실현
- 특수강을 사용한 캠식 구동축으로 고급 베어링을 적용해 고강성 유지와 고속회전 및 고정밀도를 얻을 수 있고, 밸런스 캠을 적용해 축 자체의 진동을 최소화하여 내구성을 높임
- 슬라이드 가이드면에 초정밀 리니어 베어링을 장착해 슬라이드 상·하 운동시 흔들림과 평행도의 오차가 거의 없어 내구성을 강화시켰으며 가이드부가 Press 중심에 위치하므로 편심하중에 대하여 고정밀도를 얻음
- Die Height Counter와 상·하 조절 누름 버튼 스위치가 프레스 전면에 부착되어 있어 사용이 편리하며 금형의 셋팅시 시간이 단축되고 간편하게 전동식 0.01mm까지 정확하게 설정 가능
SDH SERIES Specification
| Item/Model | unit | SDH-15CS | SDH-25CS | SDH-40CS | SDH-60CS | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 능력 | Capacity | Ton | 15 | 25 | 40 | 60 | ||||||||
| 스트로크 | Stroke | mm | 15 | 20 | 25 | 20 | 30 | 40 | 20 | 30 | 50 | 20 | 40 | 60 |
| 스트로크 수 | S. P. M | S. P. M | 200 | 200 | 150 | 150 | ||||||||
| 900 | 800 | 70 | 800 | 700 | 550 | 750 | 650 | 450 | 650 | 500 | 350 | |||
| 다이하이트 | Die Height | mm | 202 | 200 | 197 | 210 | 205 | 200 | 255 | 250 | 240 | 295 | 285 | 275 |
| 슬라이드 조절량 | Slide Adjustment | mm | 30 | 35 | 40 | 45 | ||||||||
| 샹크홀 | Shank Hole | mm | ￠25 | ￠38 | ￠50 | ￠50 | ||||||||
| 슬라이드 면적 | Slide Arda | mm | 250×180 | 330×200 | 420×250 | 520×310 | ||||||||
| 볼스터면적 | Bolster Area | mm | 450×360 | 600×60 | 720×440 | 860×520 | ||||||||
| 볼스터두께 | Bolster Thickness | mm | 70 | 90 | 105 | 120 | ||||||||
| 베드오프닝 | Bed Opening | mm | 200×120 | 380×150 | 420×200 | 520×220 | ||||||||
| 주전동기 | Main Motor | kW×p | 2.2×4 | 5.5×4 | 7.5×4 | 11×4 | ||||||||
| 슬라이드조절모터 | Slide Adjust Motor | w×p | 120×4 | 150×4 | 150×4 | 200×4 | ||||||||
| 사용공기압력 | Air Pressure | kgf/㎠ | 5 | |||||||||||
| 기계중량 | Weight(Approx.) | Ton | 1.2 | 3.7 | 5.2 | 7.5 | ||||||||
| 휠경 | Wheel inside Diameter | mm | ￠450 | ￠540 | ￠600 | ￠750 | ||||||||
