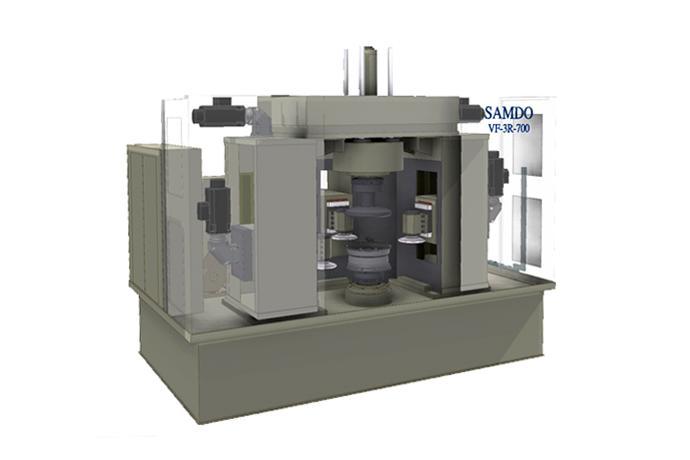

수직형 3축 플로우 포밍 머신
모델명
SD-HF
시리즈
Flowing Forming Machine
전체보기
자료
플로우 포밍머신
구매정보
provider logo
삼도프레스(주)

프레스 기계 전문 업체, 고속프레스, 트랜스퍼프레스, 너클프레스, 피더, 공작기계, 그리퍼, 캠피더 등

연락처
055-673-6231
이메일
master@samdopress.co.kr
상품정보에 문제가 있나요?
정보수정 / 삭제요청
코머신은 제품 판매자가 아닙니다.법적고지 및 안내
제조사
삼도프레스(주)[바로가기]
제품 타입
기계
브랜드
-
SKU
7637
제품명
수직형 3축 플로우 포밍 머신
모델명
SD-HF, HF-3R-700
사이즈
-
중량
-
제품 상세 정보

구조적 특징 Structural Feature

  • 하부프레임, 상단 고정보로 상/하 새들 고정 구조로 변형을 최소화
  • 주축대, 새들, 심압대 주물 구조물로 구성하여 변형, 소음 특성 최소화
  • 3축 롤러의 유압서보 제어를 통한 고하중 및 고속 응답성능 유지
  • 상/하 대각으로 구성된 2개의 볼스크류를 적용하여 새들의 변형 최소화 및 성형하중 향상
  • 상/하 4면의 롤러 LM 베어링을 적용하여 새들의 직진도 및 가공정밀도 향상
  • 심압대 측면 이동을 통해 대형 제품 생산 가능



HF 3R 700 Specification

플로우 포밍 제품 사이즈에 따른 형상 정도 Form Accuracy along Flow Forming Product Size
내경 Diameter (mm)≤ 100≤ 250≤ 400
최종 두께 Final Thickness (mm)≤ 2≤ 3≤ 4
특징 Feature　　　
진원도 Roundness (mm)≤ 0.1≤ 0.2≤
진직도 Straightness/1000 (mm)≤ 0.1≤ 0.15≤
반경방향 두께정도 Radial Thickness accuracy±0.02±0.025±0.04
축방향 두께정도 Axial Thickness accuracy (mm)±0.02±0.03±0.04
성형 후 외경 표면 거칠기
External Diameter Surface Roughness After Forming (µm)		≤ 0.4≤ 0.05≤ 0.6
성형 후 내경 표면 거칠기
Inside Diameter Surface Roughness After Forming (µm)		≤ 0.1≤ 0.1≤ 0.15
항목 Item단위Specification
Rim DiametermmØ 100 ~ Ø 560　　　
Length Blank ThicknessmmForward forming  : 2000　　
Backward forming : 3100　　
Maximum Speedrpm60 ~ 160　　　　
Motor Capacity for SpindlekW200kW (Inventer)　　　
Motor Capacity for TailstockkW30kW (Servo Motor)　　　
Motor Capacity for SaddlekW30kW (Servo Motor)　　　
Motor Capacity for Hydraulic UnitkW30kW*2 (Servo Motor)　　
Spinning Rollers　3 EA　　　　
TailstockStorke x Thrust Load550mm x 15,000kgf　　　
Feed / Driving Method5m/min Servo Motor Control　　
SaddleStroke x Thrust Load2100mm x 40,000kgf　　
Feed / Driving Method5m/min Servo Motor Control　　
Saddle rollerStroke x Thrust Load230mm x 40,000kgf　　　
Feed / Driving Method5m/min Servo Motor Control　　
Main Shaft LockoutStroke x Thrust Load110mm x 10,000kgf　　　
Weight43Installation Area (mm)　　
Overall Sizemm11000 x 6600 x 3500 (Height
