죠오 커플링
모델명
시리즈
플렉시블 커플링 부문
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명

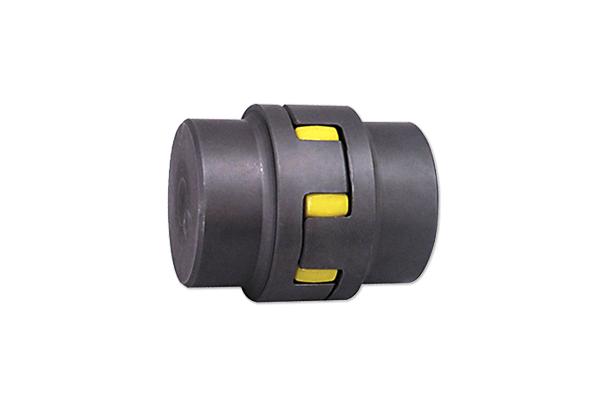

죠오커플링
죠오 커플링의 허브 이빨과 우레탄 엘레멘트의 완충에 의해 동력을 전달하는 구조의 커플링 입니다.
[특징]
- 폴리우레탄 엘레멘트에 의한 동력전달로 비틀림 강성이 크고 충격 완화 및 진동 흡수, 능력이 우수합니다.
- 내마모성, 내오존성, 내유성, 내약품성이 우수합니다.
- 구조가 간단하고 전동 능력에 비해 소형입니다.
- 윤활유가 필요없습니다.
도면
| 규 격 | 허용토오크 (N·m) | 최대회전수 (rpm) | 축경(mm) | 치수(mm) | 질량 (kg) | J (kg·㎡) | |||||||||
| dmin | dmax | D | D1 | L | S | b | E | A | B | de | |||||
| NJ016 | 7.5 | 5,000 | 6 | 16 | 30 | - | 35 | 1.5 | 10 | 13 | - | 11 | 11 | 0.1 | 0.00025 |
| NJ024 | 10 | 5,000 | 7 | 24 | 40 | - | 66 | 2.0 | 12 | 16 | - | 25 | 16 | 0.5 | 0.000125 |
| NJ028 | 35 | 5,000 | 9 | 28 | 55 | - | 78 | 2.0 | 14 | 18 | - | 30 | 24 | 1.0 | 0.000475 |
| NJ038 | 95 | 4,000 | 11 | 38 | 65 | - | 90 | 2.5 | 15 | 20 | - | 35 | 30 | 1.6 | 0.00113 |
| NJ045 | 190 | 4,000 | 13 | 45 | 80 | 70 | 104 | 3.0 | 18 | 24 | 29 | 40 | 37 | 2.8 | 0.00298 |
| NJ055 | 265 | 4,000 | 19 | 55 | 95 | 80 | 116 | 3.0 | 20 | 26 | 34 | 45 | 45 | 4.5 | 0.00678 |
| NJ060 | 310 | 3,600 | 22 | 60 | 105 | 90 | 128 | 3.5 | 21 | 28 | 40 | 50 | 51 | 6.0 | 0.011 |
| NJ075 | 625 | 3,600 | 30 | 75 | 135 | 120 | 175 | 4.5 | 26 | 35 | 55 | 70 | 67 | 15 | 0.045 |
| NJ090 | 1280 | 3,000 | 40 | 90 | 160 | 140 | 200 | 5.0 | 30 | 40 | 63 | 80 | 82 | 24 | 0.101 |
| NJ100 | 2400 | 2,000 | 50 | 100 | 200 | 160 | 225 | 5.5 | 34 | 45 | 70 | 90 | 104 | 39 | 0.244 |
* 질량 및 J는 내경가공이 되지 않은 상태의 수치입니다.(GD2=4J)
