체인 커플링
모델명
시리즈
플렉시블 커플링 부문
구매 안내
아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.
결제 방법
제조사/판매자에게 문의 바랍니다.
납기 정보
제조사/판매자에게 문의 바랍니다.
배송 정보
제조사/판매자에게 문의 바랍니다.
원산지
제조사/판매자에게 문의 바랍니다.
제품 상세 설명
제품개요
체인커플링

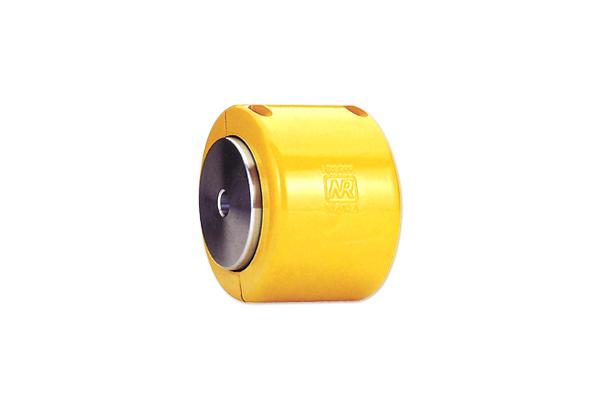

로울러 체인 커플리은 치면이 열처리된 두개의 스프로켓과 표준 복열 로울러체인으로 이루어져 있으며 항시 재고를 확보하여 수요자의 주문 즉시 공급할 수 있습니다. 또한 케이스는 무게가 가벼운 알미늄 합금으로 제작 되어 윤활유의 비산을 방지하여 긴 수명을 보장합니다.
[특징]
- 설치보수가 용이합니다
- 긴 수명을 보장합니다.
- 편심, 편각을 흡수하여 기계부를 보호합니다.
도면
| 규격 | 허용 토오크 (N·m) | 최대 회전수 (rpm) | 축경 | 치수(mm) | 질량 (kg) | J (kg·㎡) | 커 버 | |||||||||
| min | max | D | DH | L | ℓ | S | E | C | A | B | 질량(kg) | |||||
| NR4012 | 165 | 4,800 | 12 | 22 | 61 | 35 | 79.4 | 36 | 7.4 | 32.6 | 10 | 0.8 | 0.00075 | 75 | 75 | 0.38 |
| NR4016 | 295 | 4,800 | 16 | 32 | 77 | 50 | 87.4 | 40 | 7.4 | 32.6 | 6 | 1.6 | 0.0017 | 92 | 75 | 0.56 |
| NR5016 | 560 | 3,600 | 18 | 40 | 96 | 60 | 99.7 | 45 | 9.7 | 40.5 | 12 | 2.8 | 0.0045 | 111 | 85 | 0.76 |
| NR5018 | 710 | 3,000 | 18 | 45 | 106 | 70 | 99.7 | 45 | 9.7 | 40.5 | 12 | 3.6 | 0.0067 | 122 | 85 | 0.92 |
| NR6018 | 1,338 | 2,500 | 22 | 56 | 128 | 85 | 123.5 | 56 | 11.5 | 51.0 | 15 | 6.5 | 0.016 | 142 | 106 | 1.4 |
| NR6022 | 1,796 | 2,500 | 28 | 71 | 152 | 110 | 123.5 | 56 | 11.5 | 51.0 | 15 | 10.3 | 0.034 | 167 | 106 | 1.7 |
| NR8018 | 2,962 | 2,000 | 32 | 80 | 170 | 115 | 141.2 | 63 | 15.2 | 64.8 | 30 | 13.8 | 0.058 | 186 | 130 | 2.3 |
| NR8022 | 4,252 | 2,000 | 40 | 100 | 203 | 140 | 157.2 | 71 | 15.2 | 64.8 | 22 | 21.7 | 0.116 | 220 | 130 | 2.7 |
| NR10020 | 6,688 | 1,800 | 45 | 110 | 233 | 160 | 178.8 | 80 | 18.8 | 78.5 | 30 | 32.6 | 0.232 | 250 | 140 | 3.0 |
| NR12018 | 10,032 | 1,500 | 50 | 125 | 256 | 170 | 202.7 | 90 | 22.7 | 99.2 | 50 | 43.9 | 0.425 | 307 | 181 | 4.8 |
| NR12022 | 12,993 | 1,200 | 56 | 140 | 304 | 210 | 222.7 | 100 | 22.7 | 99.2 | 40 | 69.0 | 0.870 | 357 | 181 | 5.9 |
| NR16018 | 21,688 | 1,000 | 63 | 160 | 341 | 224 | 254.1 | 112 | 30.1 | 127.3 | 68 | 96.3 | 1.62 | 406 | 220 | 11.1 |
| NR16022 | 31,815 | 1,000 | 80 | 200 | 405 | 280 | 310.1 | 140 | 30.1 | 127.3 | 40 | 166.8 | 3.57 | 472 | 220 | 12.0 |
| NR20018 | 43,375 | 800 | 88 | 205 | 426 | 294 | 519.5 | 241 | 37.5 | 155.5 | 0 | 294.4 | 5.98 | 496 | 260 | 15.6 |
| NR20022 | 54,649 | 600 | 98 | 260 | 507 | 374 | 519.5 | 241 | 37.5 | 155.5 | 0 | 461.6 | 13 | 578 | 260 | 17.5 |
| NR24022 | 98,406 | 600 | 120 | 310 | 608 | 420 | 751.1 | 353 | 45.1 | 191.3 | 0 | 871.4 | 27 | 725 | 355 | 45.0 |
| NR24026 | 119,425 | 500 | 150 | 380 | 705 | 520 | 751.1 | 353 | 45.1 | 191.3 | 0 | 1276.4 | 57 | 780 | 355 | 98.5 |
| NR32022 | 194,902 | 400 | 200 | 430 | 806 | 570 | 860.1 | 400 | 60.1 | 258.7 | 0 | 1791.2 | 108 | 880 | 384 | 184.4 |
주기) * 질량 및 J는 내경가공이 되지 않은 상태의 수치입니다.(GD2=4J)
* 허용토오크는 100rpm 기준 입니다.
자료 다운로드
