(주)마이크로인피니티

(주)마이크로인피니티

CruizCore®

모델명

시리즈

DR/GPS


구매 안내

아래는 참고용 정보이므로 세부 조건은 반드시 제조사/판매자에게 문의 바랍니다.

결제 방법

제조사/판매자에게 문의 바랍니다.

납기 정보

제조사/판매자에게 문의 바랍니다.

배송 정보

제조사/판매자에게 문의 바랍니다.

원산지

대한민국


031-546-7400

제품 상세 설명

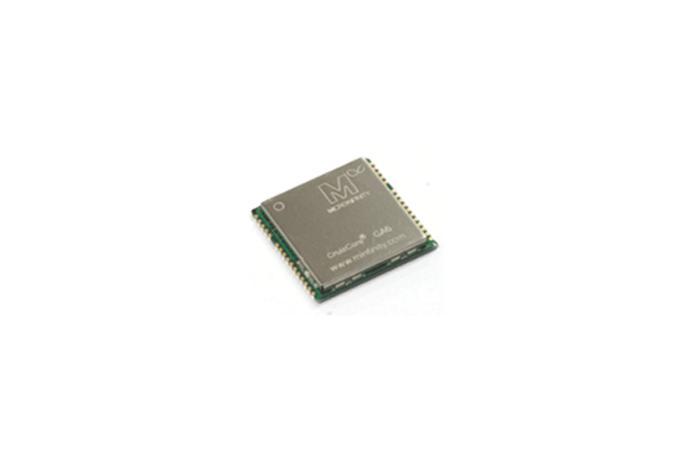

GA6100은 GPS 환경에 제약 받지 않고 연속적으로 정확한 3D 네비게이션 정보를 제공하는 3D-DR/GPS 모듈이다.
오늘날 대부분의 내비게이션은 3D 맵을 표현하지만 그래픽 보기에 불과하고, 고도정보가 반영된 진정한 3D 위치 기반 서비스를 제공하지는 못하고 있다.
그러나 GA6100을 사용함으로써 이것은 가능해 진다.
이 제품은 일반 도로의 고도 변화뿐만 아니라 GPS 음영지역에서도 층간 구분이 가능한 고도 정보를 제공하기 때문이다. 이것은 내부에 탑재된 고도계와 관성센서, 차량 주행 정보와 위성 항법 정보(GPS, GLONASS) 등을 이용한 칼만 필터 결합을 통해 가능하게 되었다. 또한 GA6100에는 자동 장착각 보상 기술이 적용되어 네이게이션의 기울임 장착 조건에 구애 받지 않는다.
그러므로 GA6100은 위치, 고도의 정확성과 가용성 등이 우수하여, OEM뿐만 아니라 장착환경이 다양한 매립형 네비게이션에도 적용할 수 있다.



ㆍReliable/continuous navigation system
ㆍReceiver with 32 tracking channels and 2 fast acquisition
    channels compatible with GPS and GLONASS systems
ㆍAutomatic DR calibration
ㆍMEMS gyroscope and accelerometer
ㆍArbitrary mounting angle compensation
ㆍ3D-DR/GPS with federated Kalman filter
ㆍMap aiding functions
ㆍSupport for WAAS/EGNOS
ㆍLow power consumption
ㆍCompact packaging
ㆍUp to 10Hz position and orientation output



Specification

Performance Range Altitude 18,000m max
Velocity 515m/s max
Rate ±125°/s
Acceleration ±2g
Position Accuracy GPS only 1.5m (CEP 50%, 24hr static at –130dBm)
DR only < 5% of distance traveled up to 1 Km (typical)
DR/GPS ≤ 1.5m CEP with SA off (typical)
Heading Error/Drift DR only < 0.1 ˚/sec (typical)
DR/GPS < 3 ˚ (open sky, typical)
Altitude Error/Drift DR only < 0.1 ˚/sec (typical)
DR/GPS < 10 m (open sky, typical)
Receiving sensitivity Tracking -161dBm
Acquisition -145dBm (Cold Start)
-145dBm (Warm Start)
-155dBm (Hot Start)
Physical Weight < 5g
Size (L, W, H) 24 mm X 24 mm X 3.2 mm
Electrical Power consumption < 500mW
Input voltage 3.3V
Environmental Operating temperature -30 ~ 85 °C
Storage Temperature -40 ~ 85 °C



① All satellites at -130dB
