제품명 Video UTP TX & RX
모델명 MVUR-100
시리즈 CCTV System
카탈로그 장비개요 및 성능.pdf
제품소개

1. 개 요

○ 본 장비는 Video UTP Receiver로서 Video신호 전송기인 Video Transmitter(MVUT-
   100)에서 UTP Cable로 전송된 신호를 Composite Video 신호로 출력하여주는 장치
   이다.

○ Video 출력은 NTSC/PAL을 지원하며 UTP Cable은 CATEGORY 5,5E,6을 사용할 수
    있으며, 송신기와 수신기 접속은 Point-to-Point로 접속하여 사용하고, PAN/TILT 제어용
    RS-485신호도 UTP Cable을 통하여 제어함으로써 추가 Cable 설치가 불필요하다.

○ MVUR-100은 4Ch DIP 스위치를 이용하여 250m, 500m, 750m, 1000m 거리별로 간편
   하게 조정할 수 있으며, 세부 조정은 Gain 단자를 이용하여 깨끗한 화질을 구현 할 수
   있다.

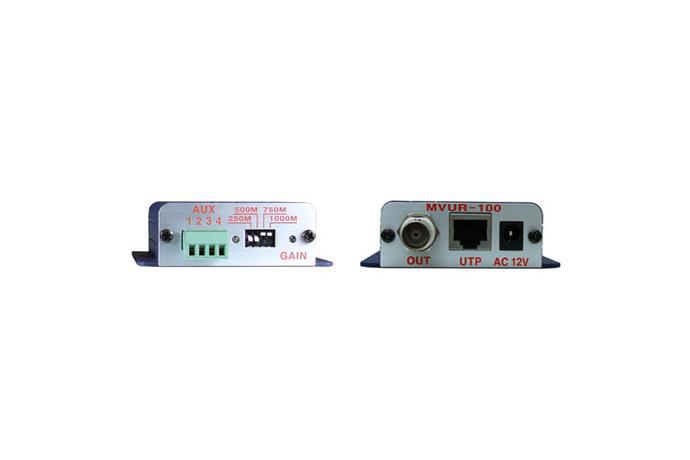

2. 외형도

맥스디지털테크(주) Video UTP TX & RX MVUR-100 1



3. 성능 및 규격

○ General Part
  - Input : Balanced Differential Signal, 100Ω, RJ-45
  - Output : 1 Vp-p Composite Video, 75Ω NTSC/PAL, BNC Connector
  - AUX Input / Output Port : Control Data or Stereo Unbalanced Audio, WAGO
                                          Connector
  - Cable : Unshielded Twisted Category 5,5e,6 AWG24-4P
  - Internal Operation Frequency : 130MHz, -3dB
  - Internal Distortion : 60dB@5MHz
  - Differential Phase Error : 0.04 Degree NTSC, 150Ω
  - Operating Temperature Range : -40℃ ~ +85℃
  - Internal Power Dissipation : Max 600mW
  - Humidity Range : 0% ~ 90%

○ Case Part
  - Weight : 200g
  - Dimensions : 68(W) * 78(H) * 25(D) mm
