제품 상세 설명

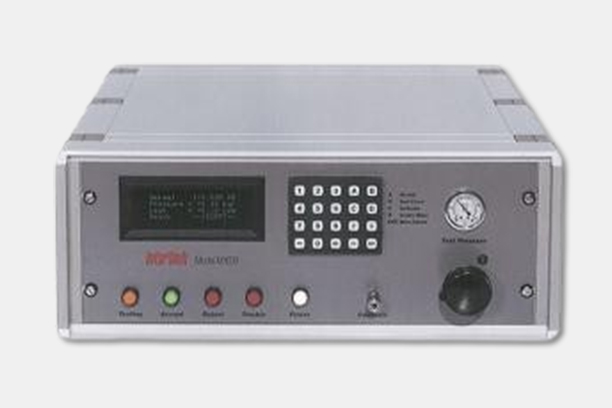

M1035
Mass Flow Leak Detector


다양한 기능과 작업 편의성을 갖춘 생산 라인용 누설시험기



상품설명

● 고유의 특징

- 다양한 기능
ㆍ0 ~ 20 sccm 범위의 누설량 측정 (최대 200sccm까지 가능)
ㆍ시험품 체적이 15 L 이상인 경우도 시험 가능
ㆍ100psig(7bar)까지 시험압력 조정 가능 (최대 200psig 가능)

- 사용자 편의성
ㆍ시험기 가동을 위해서 다음의 3가지 셋팅 값만 설정하면 되는 편리성: 합부 판정 기준 값 / 시험 압력 / 가압/바이패스/평형/검출 시간
ㆍ 시험변수, 결과, 통계치를 나타내는 진공형광 화면
ㆍ 99개까지의 시험유형 선택 가능
ㆍ 문제해결을 단순화하기 위한 자기진단기능 내장

- 정확성
ㆍ트랜스듀서의 표준 반복성 0.05 sccm
ㆍ 설비 압력 변동에 영향을 받지 않는 시험결과

- 자동성
ㆍ작업자 판단이 필요 없는 합부 판정 자동화
ㆍ 시험 상황과 결과를 자동으로 나타내는 화면

- 이상발생 대책
ㆍ시험조건이 사양을 벗어나는 경우 경고 등 점등
ㆍ 자기점검모드에서 트랜스듀서작동
ㆍ fixture 상태를 감시하는 기밀확인특성

- SPC 호환성
ㆍ 최근 1,000개의 시험결과 저장, 통계분석, download 기능

- 기타
ㆍ접점방식 인터페이스
ㆍ RS-232C 및 병렬 프린터 포트

- 선택사양
ㆍ 직압식 및 차압식 모델
ㆍ 온도 보상
ㆍ 다중 station 설치용 CPU

엘앤텍(주) Leak&Flow Teste M1035

엘앤텍(주) Leak&Flow Teste M1035 1LNTech이 최초로 개발한 MASS FLOW 기술의 결합

엘앤텍(주) Leak&Flow Teste M1035 2엘앤텍(주) Leak&Flow Teste M1035 3

- 작동법

M-1035 누설감지장치는 공장의 공압과 110V 전원만 필요합니다.이 장치의 핵심부품은 제품의 공기질량 누설량에 비례하는 신호를 발생하는 MASS FLOW 트랜스듀서입니다.이러한 이유로 인해 측정단위는 SCCM(Standard Cubic Centimeters per Minute)을 사용하며 규정된 시험압력 범위 내에서의 수정이 필요 없습니다.이 신호는 지정해 놓은 합부 판정기준에 맞추어 해당하는 녹색/적색 등을 점등하는 데 사용됩니다.질량유량 트랜스듀서는 저장탱크와 시험제품 양측에 연결되어 있습니다.이 회로가 공기로 충진될 때 모든 누설은 트랜스듀서를 통해 저장탱크에서 시험제품으로 흐르는 공기의 흐름으로서 나타납니다. 시험압력은 그 사이클 동안에 모니터링 됩니다. 시험이 끝나면 시험제품내의 공기는 자동으로 배기 됩니다.


- 단순화된 시험과정

ㆍV1과 V2를 전개 : 요구된 시험압력에 맞추어 저장탱크와 시험제품 충진
ㆍ V1을 닫고, V2를 전개:시스템 평형
ㆍ V1과 V2를 닫음: X3 질량유량 트랜스듀서가 누설량을 측정
  엘앤텍(주) Leak&Flow Teste M1035 4



MODEL & SENSOR TYPE TEST 압력범위 LEAK 범위
M1035-MF(UPSTREAM MASS FLOW) VAC-29.9inHg0~20,60,100,120,150 PSIG 0~10,20,40,80 SCCM
M1035-BJ(DOWNSTREAM MASS FLOW) 0~20,60,100,120,150,200,500,PSIG 0~10,20,40,80 SCCM
M1035-DP(DIFFERENTIAL PRESSURE) 0~20,60,120,150,200,500 PSIG 0~2,4,8 in-wc(0~500,1000,2000 pa)
OPTION 1. Fast Fill(with large Valve Orifice)
2. External Vent
3. High Flow Range 80-400 SCCM
4. Program Regulator 0~20,60,120,150,200 PSIGVac~29.9 in-Hg
5. Rs 485
